– سیستم اتوماتیک بازرسی، تست و عیب یابی آلتراسونیک مقاطع و لوله درزمستقیم ERW
FLAW HUNTER EP 9501، سیستمی است که به منظور شناسایی عیوب طولی در درز جوش لوله ها و مقاطع فلزی درز مستقیم به روش ERW و به صورت آنلاین استفاده می گردد.
برای تست این نوع محصولات به روش آلتراسونیک، نیاز به یک سیستم مکانیکال ویژه می باشد که قابلیت هلدینگ، جابجایی و تنظیم حداقل چهار پراب به طور مجزا را داشته باشد.
پراب ها در کنار درز جوش طوری قرار می گیرند که موج صوتی تولید شده توسط آنها عمود بر محور طولی درز جوش منتشر گردد و از این طریق قادر به شناسایی عیوب طولی درز جوش مطابق بند استاندارد شوند.
![](https://pejvakrayan.com/wp-content/uploads/2019/05/gffhj.png)

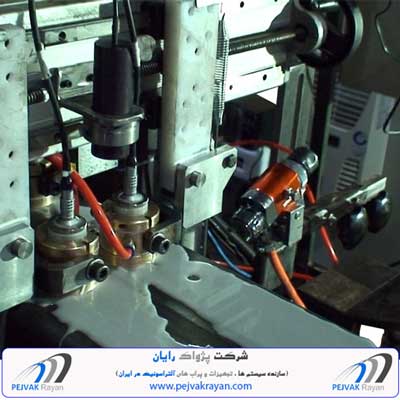

این سیستم مجهز به چهار پراب زاویه ای و چهار کانال مجزا می باشد که پراب ها در داخل پراب هلدرهای ویژه با تکنیک Water Gap قرار می گیرند.

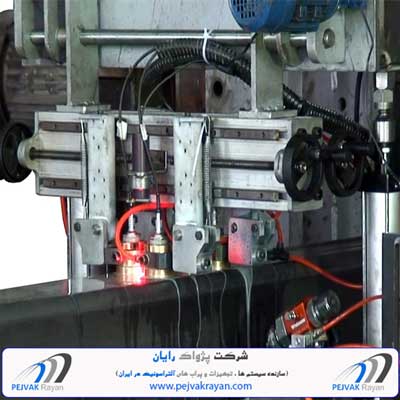

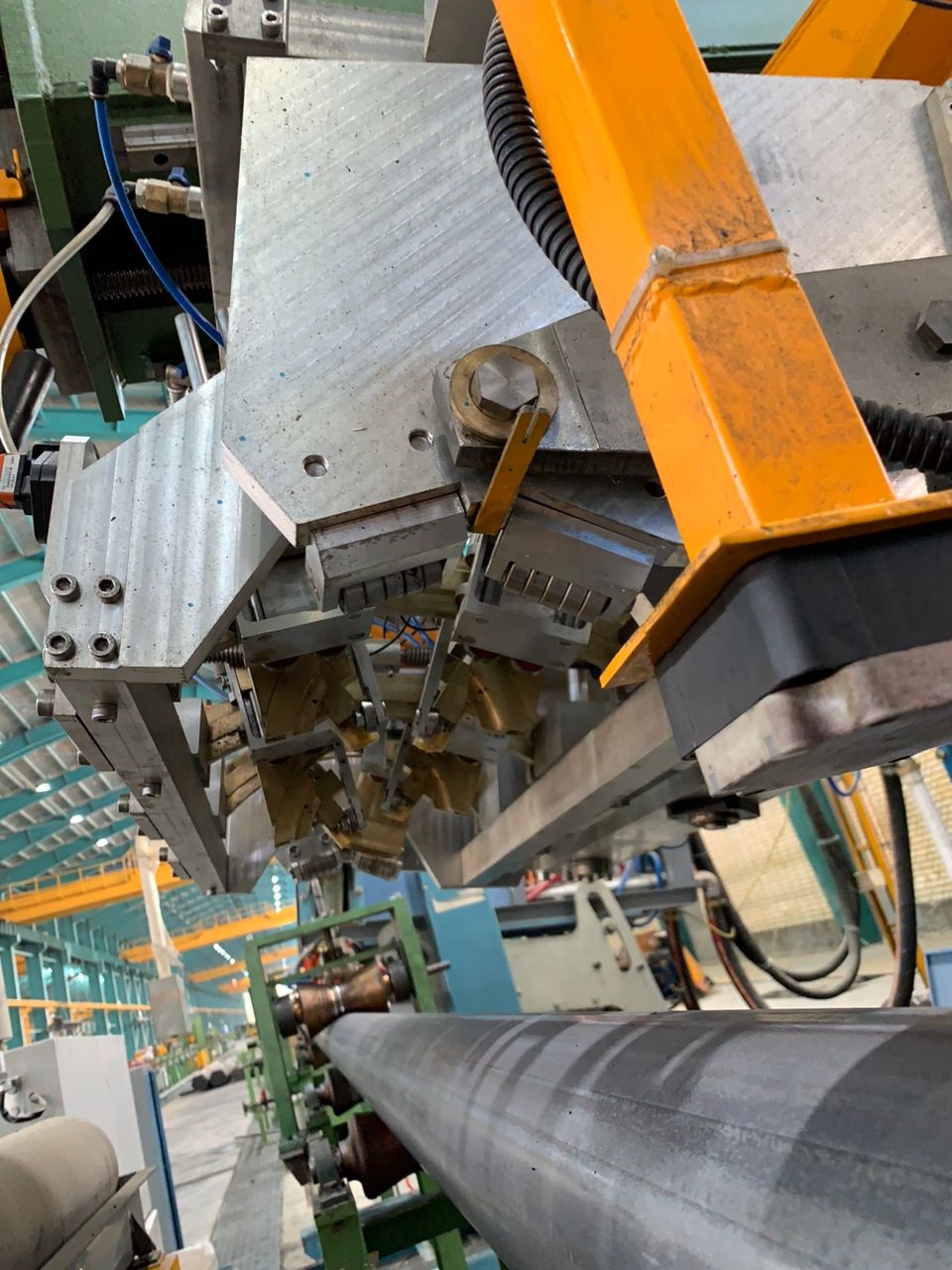

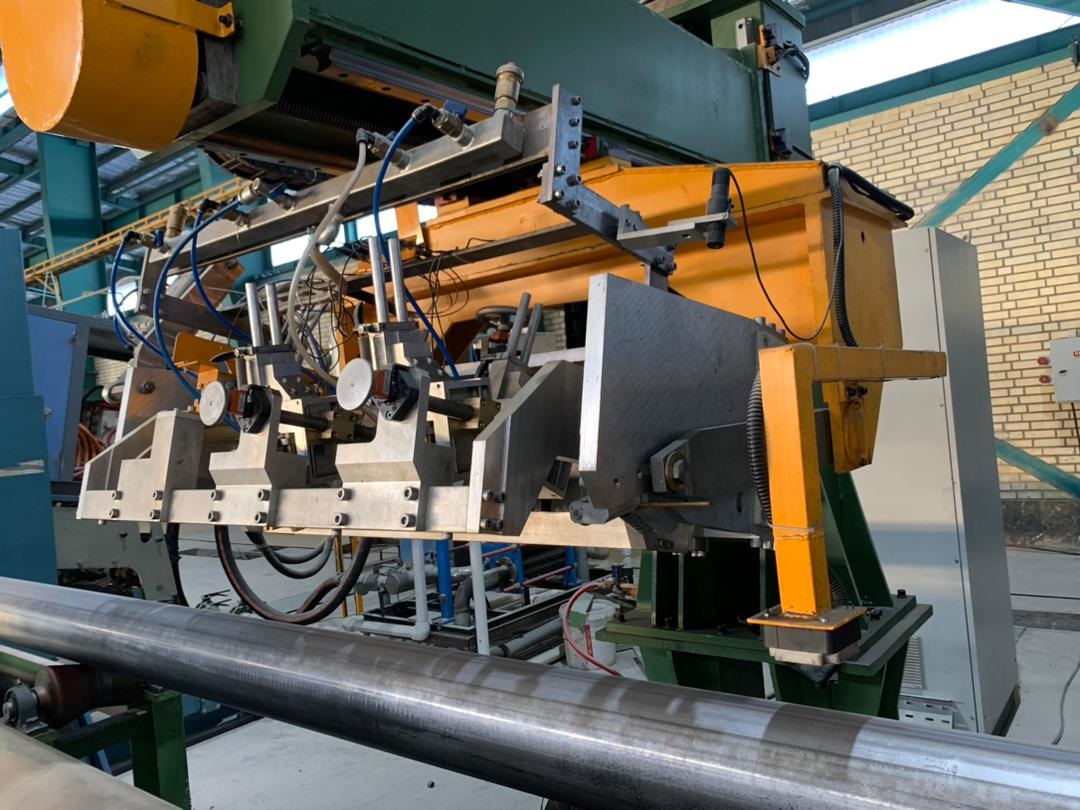

پراب هلدرها به صورت دو جفت مجزا، در دو طرف ناحیه جوش و روبه روی هم قرار می گیرند که یک جفت از آنها برای شناسایی عیوب طولی سطحی و یک جفت جهت شناسایی عیوب داخلی جوش استفاده می گردند.

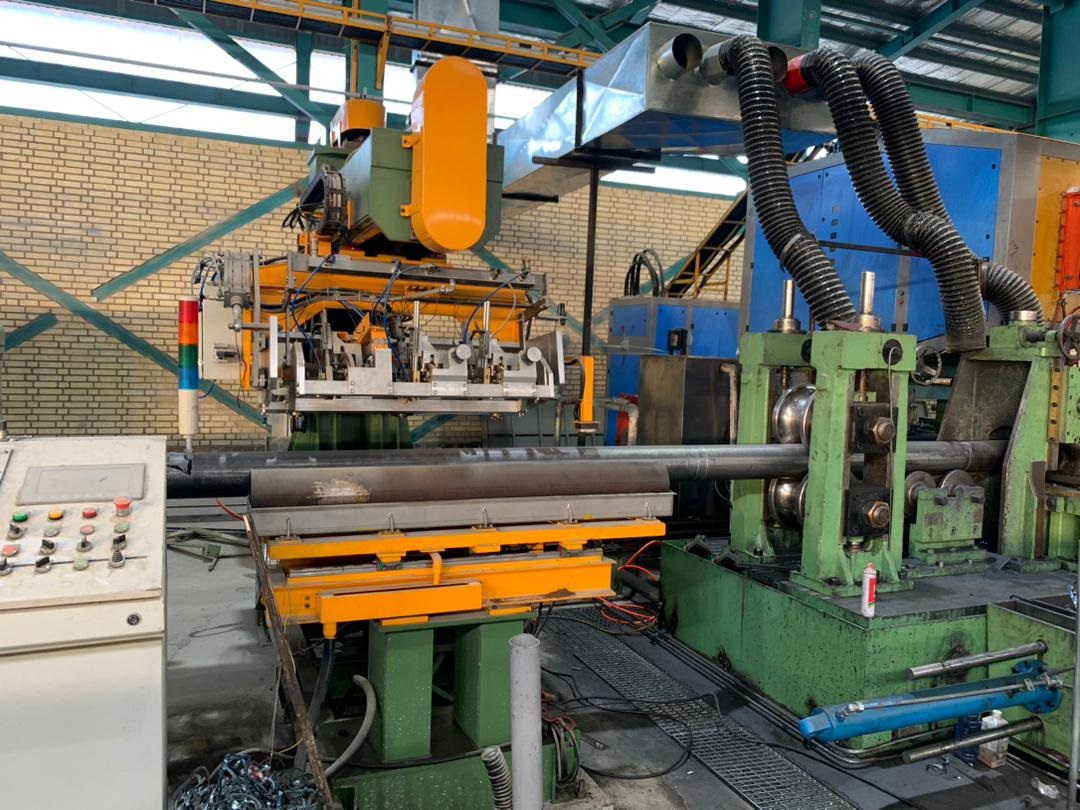

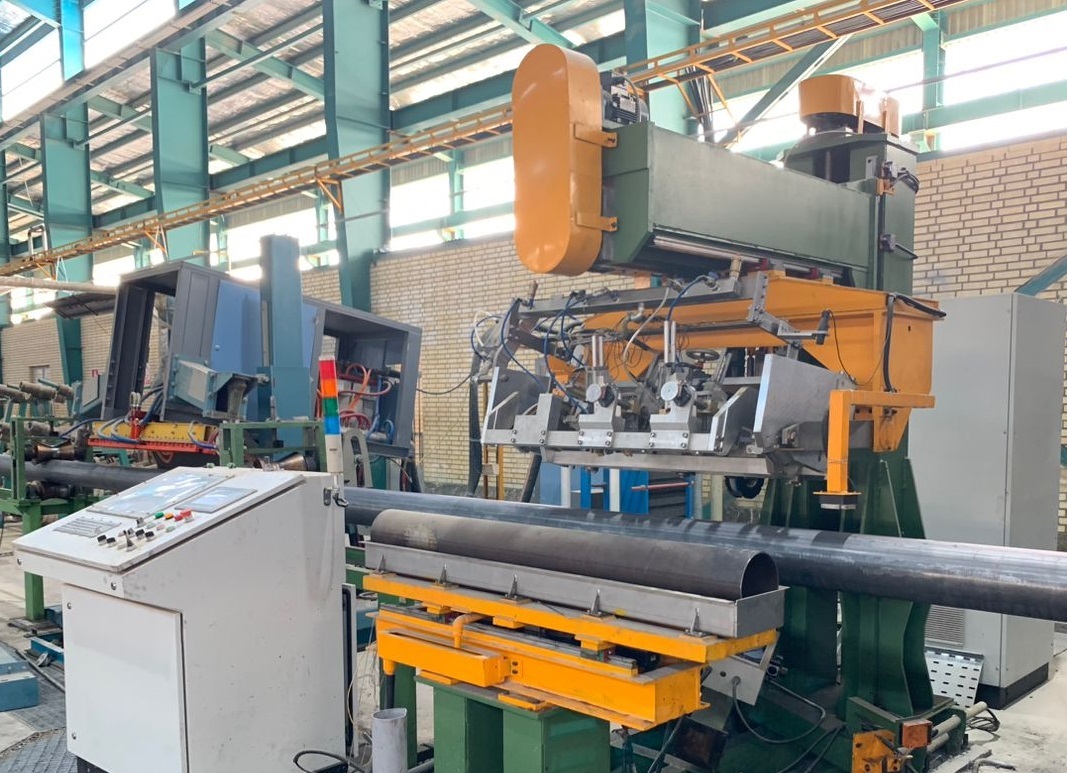

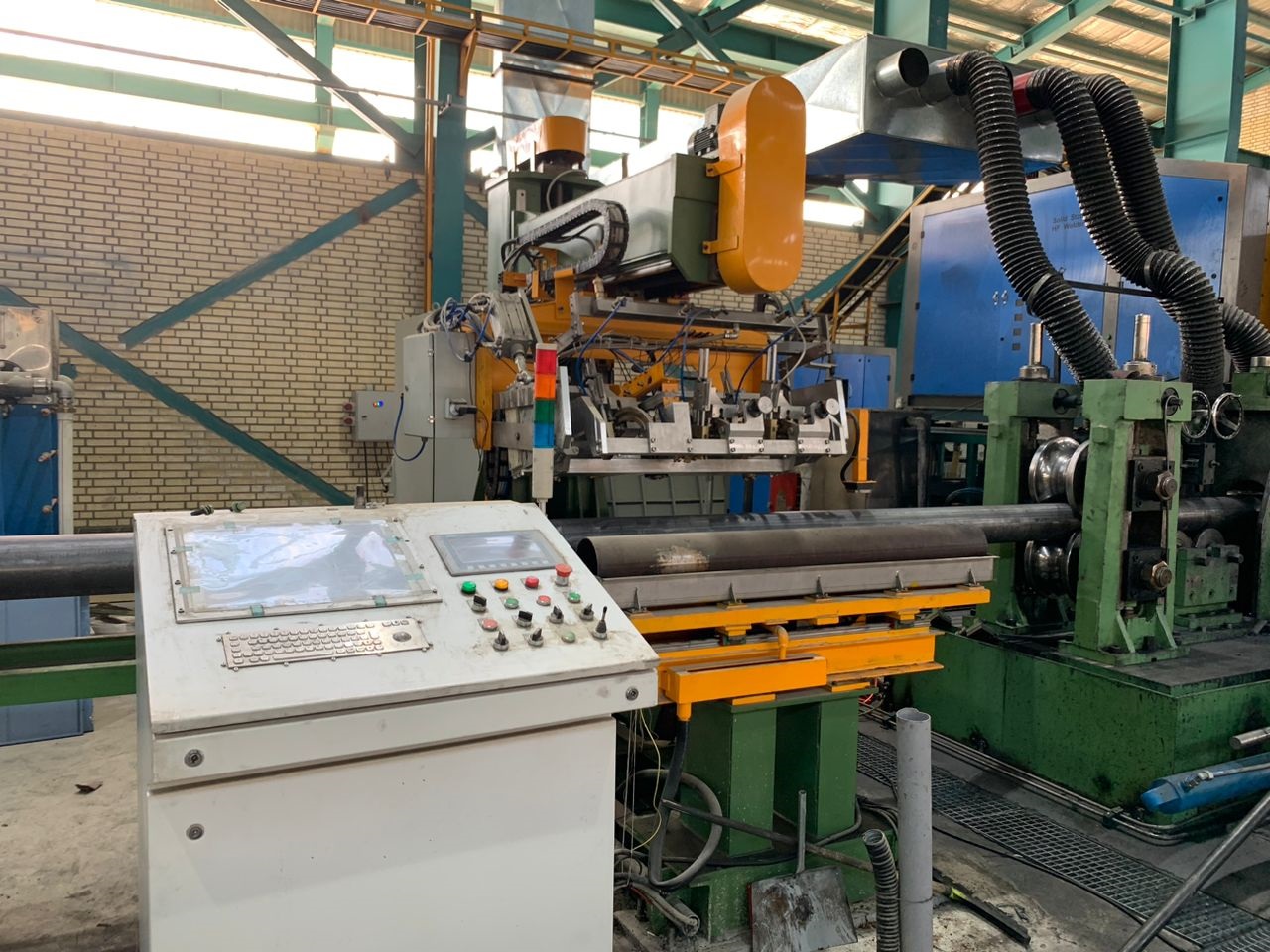

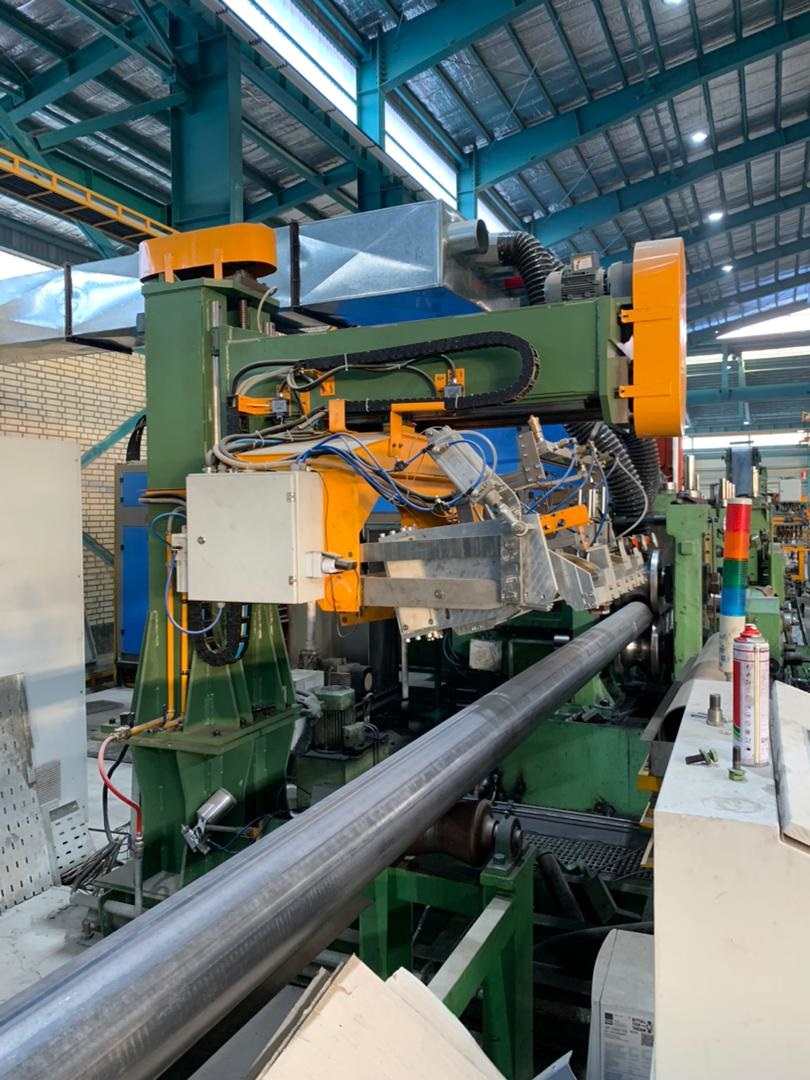

این سیستم می تواند درست در قسمت بعد از دستگاه جوش نصب گردد و از آب صابون مصرفی در خط تولید می توان به عنوان کوپلنت و به منظورخنک کاری ناحیه جوش و پراب ها استفاده شود.
