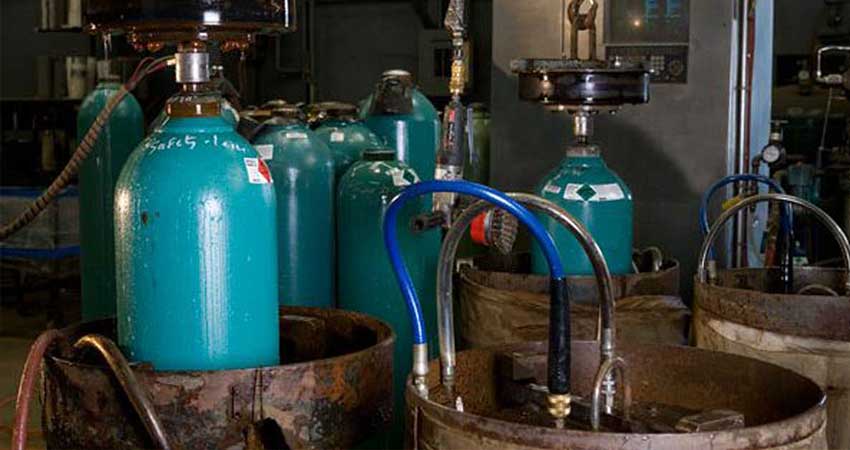

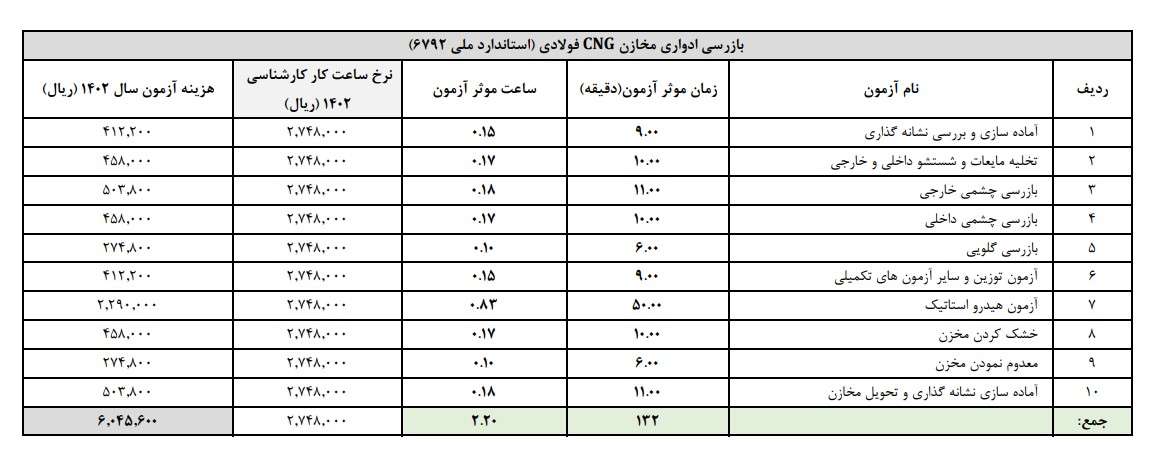

شناسایی عیوب مخزن CNG با روش آلتراسونیک اتوماتیک

در تست آلتراسونیک این مخازن، پرتو فراصوتی در سه جهت عمود با زاویه صفر درجه، موازی با محور مخزن با زاویه 45 درجه و عمود بر محور مخزن با زاویه 45 درجه به داخل دیواره مخزن تابانده می شود و پس از برخورد به عیوب در سطح داخل و خارج، این امواج بازتابنده شده و به صورت سیگنال در صفحه دستگاه نمایش داده می شوند.

امواجی که در جهت عمود با زاویه صفر درجه تابانده می شوند، قادر به ضخامت سنجی و شناسایی خوردگی ها می باشند.

سری دیگر از امواجی که موازی با محور مخزن با زاویه 45 درجه تابانده می شوند، قادر به شناسایی عیوب عرضی و محیطی مخزن می باشند.

دسته ای از امواجی که عمود بر محور مخزن با زاویه 45 درجه تابانده می شوند، قادر به شناسایی عیوب طولی مخزن می باشند.

برای انجام تست آلتراسونیک دقیق و سریع این مخازن و سیلندرها، از یک سیستم آلتراسونیک 5 کانال تا 15 کانال استفاده می گردد که قادر به تست کامل بدنه استوانه ای مخزن و شناسایی انواع عیوب طولی و عرضی، داخلی و خارجی و ضخامت سنجی و تعیین میزان خوردگی می باشد.

بدلیل حساسیت بیشتر، تست به روش غوطه وری و با تکنیک Water jet انجام می گیرد که در آن همگی پراب ها در داخل یک کفشک قرار می گیرد و فاصله بین مخزن و پراب ها با فشار آب پر می گردد. شیر مخزن در این سیستم نیاز به باز شدن ندارد و قبل از تست کاملا بسته می شود تا از ورود آب به داخل مخزن و نیاز به خشک نمودن داخل مخزن جلوگیری شود.

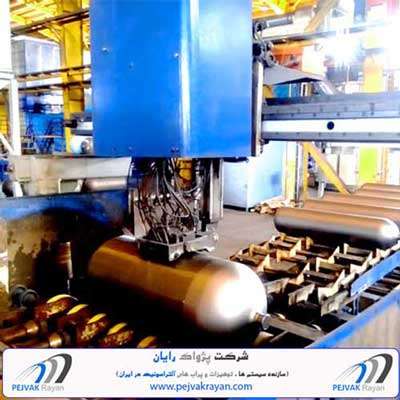

در این روش، ابتدا مخزن بر روی یک سیستم روتاری قرار می گیرد سپس کفشک پراب ها بر روی مخزن قرار گرفته و مخزن شروع به چرخش می نماید. پراب ها در حین چرخش مخزن، به طور کامل محدوده تست را به صورت اتوماتیک اسکن می نمایند. پراب های مورد استفاده در این سیستم از نوع غوطه وری ضدآب با فرکانس 5 مگاهرتز می باشند.

این سیستم نیاز به فونداسیون ثابت نداشته و قابل حمل بوسیله یک مینی بار می باشد. لذا می توان از یک دستگاه، در شهرها و استان های مختلف و همجوار استفاده نمود.

از طرف دیگر این سیستم قابلیت تست 35 تا  50 مخزن در ساعت یا به عبارتی  280 تا  400 مخزن در هر شیفت کاری 8 ساعته را توسط دو اپراتور را دارا می باشد.

ارائه گزارش  دیجیتال کامل تست با ذکر شماره مخزن، تاریخ تست، نام شرکت تست کننده، تعداد عیوب شناسایی شده داخل مخزن، استریپ چارت ویژه با سیگنال های حاصل از عیوب به همراه تصویر C-Scan از مخزن مورد تست، از دیگر مزایای این سیستم  می باشد.

در تصویر C-Scan، سطح گسترده مخزن به تصویر کشیده شده و هر نوع عیب داخلی اهم از طولی و عرضی، داخلی و خارجی و یا کاهش ضخامت خارج از رنج، با رنگی متفاوت نمایش داده می شود و مختصات دقیق عیوب، توسط نرم افزار دستگاه قابل ارائه می باشد.
