بازرسی لوله بدون درز (مانیسمان)، سیستم التراسونیک تست و کنترل کیفیت لوله فولادی

سیستم التراسونیک تست، بازرسی و کنترل کیفیت لوله های فولادی بدون درز (مانیسمان، Seamless) شرکت پژواک رایان، با نام تجاری (FLAW HUNTER SLP 9503)، به منظور عیب یابی و ضخامت سنجی کل بدنه (Full Body) لوله های بدون درز و به صورت آفلاین برای کارخانجات لوله سازی طراحی و نصب می شود.

لوله های فولادی بدون درز، کاربرد های بسیار زیادی در صنایع هسته ای، پالایشگاهی، اکتشاف و حفاری نفت و گاز، پتروشیمی، خطوط انتقال نفت و گاز، کشتی سازی، ساخت دیگ های بخار، خودروسازی و … دارند. تولید لوله های بدون درز تقریبا حدود ۶۵٪ از سهم بازار صنعت لوله سازی در دنیا را تصاحب کرده است. به منظور پیشگیری از خطرات ناشی از ایجاد عیوب احتمالی در صنایع حساسی که از این نوع لوله ها استفاده می کنند، تست، بازرسی و کنترل کیفیت لوله های بدون درز مانیسمان در طی مراحل تولید از اهمیت زیادی برخوردار است.

با توجه به دستورالعمل استانداردهای بین المللی لوله سازی، نظیر API5CT, API 5L, IPS, IGS و ماهیت فرآیند تولید لوله های بدون درز که بدون استفاده از فرآیند جوش ساخته می شوند، بایستی برای تست این نوع لوله ها از سیستم تست غیرمخربی استفاده شود که قادر به ضخامت سنجی و شناسایی تمامی عیوب طولی و عرضی در سطح داخل و خارج لوله باشد.

سیستم التراسونیک بازرسی، تست و کنترل کیفیت لوله های فولادی بدون درز مانیسمان

FLAW HUNTER SLP 9503، یک سیستم التراسونیک، ۳۲ کاناله تمام اتوماتیک است. این سیستم، تمام موارد ذکر شده در استانداردهای بین المللی نظیرAPI 5L, 5CT و نیاز سازندگان و بازرسین این گونه لوله ها را برآورده می نماید.

این سیستم قادر به شناسايي عيوب مرجع استانداردهای بین المللی لوله های بدون درز مانیسمان می باشد. این عیوب شامل، سوراخ راه بدر به قطر ۱.۶ میلیمتر، یک سوراخ FBH Ø6mm به عمق نصف ضخامت دیواره و چهار عدد شیار طولی و عرضی ازانواع N12.5, N10, N5 در سطح داخل و خارج لوله است.

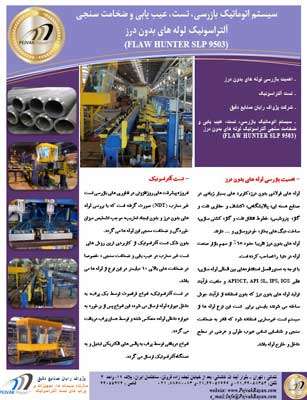

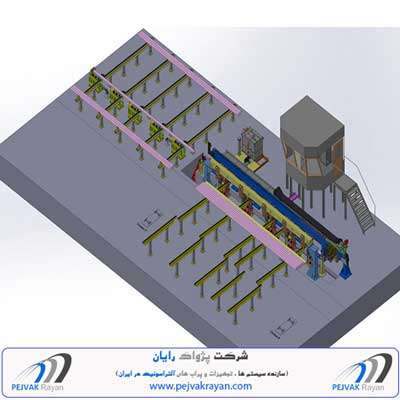

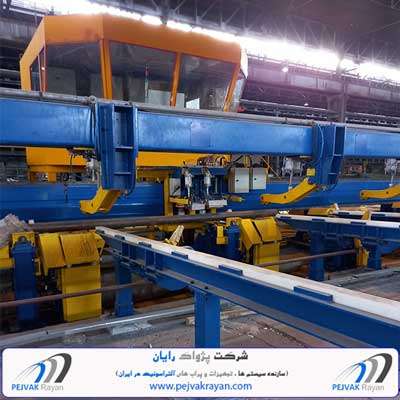

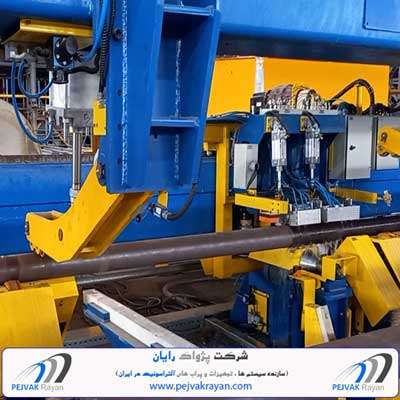

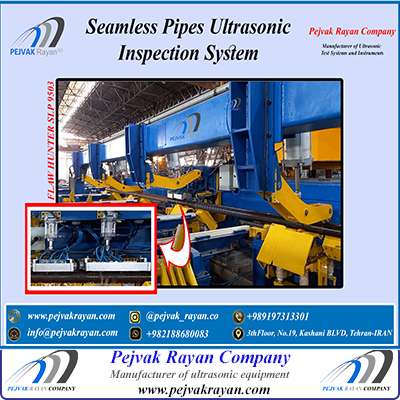

در این سیستم پراب هلدرها بر روی یک حمل کننده قرار می گیرند و توسط انکودر در مسافتی حدود ۱۳متر، بر روی بوم اصلی دستگاه حرکت می کنند. در حین حرکت پراب هولدر، همزمان لوله در حال چرخش بوده و پراب ها کل بدنه لوله را اسکن می نمایند.

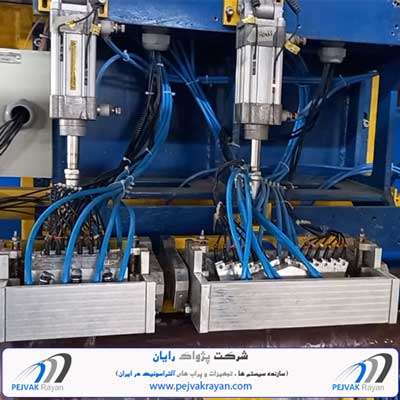

نحوه قرارگیری و چیدمان پراب ها در داخل پراب هلدرها

– ۸ کانال و پراب جهت ضخامت سنجی بر روی پراب هولدر قرار دارد.

– ۱۲ کانال جهت شناسایی عیوب طولی داخلی و خارجی که در دو دسته ۶ تایی و روبروی هم قرار گرفته اند و امواج صوتی را در جهت ساعتگرد و پاد ساعتگرد به داخل دیواره لوله ارسال می نمایند.

– ۱۲ کانال جهت شناسایی عیوب عرضی داخلی و خارجی که در دو دسته ۶ تایی و روبروی هم قرار گرفته اند و امواج صوتی را در دو جهت مخالف هم و موازی با محور طولی لوله به داخل دیواره لوله ارسال می نمایند.

از طرفی بدلیل حساسیت بالای تست و کیفیت نامناسب سطح لوله های بدون درز به دلیل نورد گرم و عملیات حرارتی، تست با تکنیک ستون آب (Water Column) انجام می گیرد.

به منظور تست سریع تر لوله ها (هر دقیقه یک شاخه)، این سیستم قابلیت ارتقاء به دو هد مجزا (هرکدام برای تست ۶ متر از لوله) و افزایش کانال ها و پراب ها به ۶۴ کانال و پراب می باشد.

نرم افزار سیستم تست، بازرسی و کنترل کیفیت لوله فولادی بدون درز

سیستم تست، بازرسی و کنترل کیفیت لوله فولادی بدون درز مانیسمان پژواک رایان، دارای نرم افزاری ویژه می باشد. این نرم افزار قادر به نمایش همزمان ۳۲ کانال A-Scan و ۳۲ کانال استریپ چارت هر کدام در یک صفحه و به صورت Real Time می باشد.

نرم افزار سیستم بازرسی، تست، عیب یابی و ضخامت سنجی آلتراسونیک لوله های بدون درز، قادر است که تمامی نتایج بدست آمده برای تک تک شاخه لوله های مورد تست را به صورت فایل PDF، ذخیره نماید. این نتایج قابلیت استخراج، ارائه و بارگذاری در شبکه اطلاعات کارخانه را دارا می باشد.

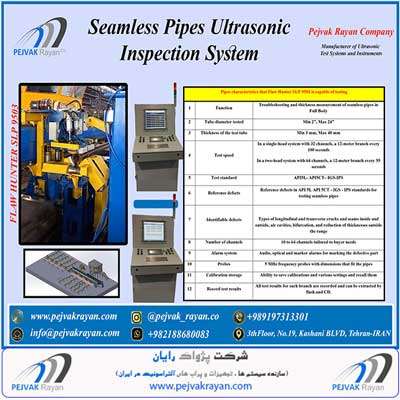

مشخصات و ویژگی های سیستم تست آلتراسونیک لوله بدون درز مانیسمان FLAW HUNTER SLP 9503
نام مشخصه	مقادير
عملکرد	عیب یابی و ضخامت سنجی لوله های بدون درز به صورت Full Body
قطر لوله بدون درز مانیسمان مورد تست	Min 2”, Max 24”
ضخامت لوله بدون درز مانیسمان مورد تست	Min 3 mm, Max 40 mm
سرعت تست	در سیستم تک هد با ۳۲ کانال هر ۱۰۰ ثانیه یک شاخه ۱۲ متری در سیستم دو هد با ۶۴ کانال هر ۵۵ ثانیه یک شاخه ۱۲ متری
استاندارد تست	API5L- API5CT – IGS- IPS
عيوب مرجع	عیوب مرجع در استانداردهای API 5L – API 5CT – IGS – IPS جهت تست لوله های بدون درز
انواع عیوب قابل شناسایی	انواع ترک ها و درزهای طولی و عرضی داخلی و خارج، حفره های هوایی، دوپوستگی و کاهش ضخامت های خارج از اندازه در لوله بدون درز مانیسمان
تعداد کانال ها	۱۰ تا ۶۴ کانال متناسب با نیاز خریدار
سیستم آلارم	آلارم های صوتی، نوری و مارکر جهت مارکینگ قسمت معیوب
پراب ها	پراب های فرکانس ۵ مگاهرتز با ابعاد متناسب با لوله ها
ذخیره سازی و کالیبراسیون	قابلیت ذخیره سازی کالیبراسیون و تنظیمات مختلف و فراخوانی مجدد آنها
ثبت نتایج تست	تمامی نتایج تست برای تک تک شاخه ها ثبت و ضبط گردیده و قابل استخراج توسط فلش و سی دی می باشد.
