سیستم بازرسی عیوب شمش فولادی ،FLAW HUNTER UBT 109، یک سیستم تست التراسونیک کنترل کیفیت انواع شمش و بیلت فولادی است. این سیستم توانایی تست، عیب یابی و ضخامت سنجی انواع مقاطع شمش بیلت فولادی را دارا می باشد.
در دنیای رقابتی امروز، کیفیت و ایمنی محصولات فولادی، نقشی حیاتی در موفقیت تولیدکنندگان و جلب اعتماد مشتریان ایفا می‌کند. سیستم پیشرفته FLAW HUNTER UBT 109، به عنوان یک راهکار نوین در زمینه تست التراسونیک، با ارائه قابلیت‌های عیب‌یابی دقیق، ضخامت‌سنجی پیشرفته، علامت‌گذاری هوشمند و قیمتی مقرون به صرفه، به شما کمک می‌کند تا از کیفیت محصولات خود اطمینان حاصل کرده و گامی مطمئن در مسیر ارتقای کیفیت و ایمنی بردارید.
شرکت پژواک رایان با امکان طراحی، نصب و راه اندازی سیستم بازرسی انواع بیلت فولادی در داخل ایران مطابق استانداردهای بین المللی، صنایع ایران را از واردات این سیستم بی نیاز کرده است.
سنگ آهن، ماده اولیه تولید شمش، در کوره های بلند تحت حرارت قرار می گیرد و طی مراحلی اهن و چدن از آن جدا می شوند. برای تبدیل اهن خام به فولاد بایستی ناخالصی ها از اهن جدا شود. سپس فولاد مذاب در واحد ریخته گری داخل قالبها ریخته و بعد از خنک شدن توسط اب، شمش تولید می گردد.
فرآیند تولید انواع مقاطع فولادی نظیر اسلب، بلوم، بیلت و شمش های گرد، معمولا در دو مرحله صورت می پذیرد. مرحله اول، این مقاطع ریخته گری گردیده و در مرحله دوم، مقاطع ریخته گری شده، تحت عملیات نوردکاری قرار می گیرند تا به ابعاد و خواص مورد نظر برسند.
در مراحل مختلف ساخت این گونه مقاطع، انواع عیوب داخلی و سطحی از قبیل ترک، حفره های هوایی و انقباضی، حبس سرباره، آخال و …. بوجود می آیند.
برخی از این عیوب، به دلیل ابعاد و موقعیت و با توجه به کاربرد آنها در صنعت، جزء عیوبی هستند که کیفیت فولاد را به شدت کاهش می دهند. در نتیجه زمینه ساز بروز حوادث ناگوار در صنایع حساس می گردند.
شمش فولادی (Ingot) ، ماده اولیه انواع محصولات فولادی نظیر بیلت (شمشه ، Billet ، CCM)، بلوم (شمشال، Bloom) و اسلب (تختال، Slab) می باشد.
به شمشی که به طور مستقیم از حالت ccm به نورد گرم برسد، بیلت می گویند. بیلت بلندتر از شمش است و دارای سطح مقطع مربع (با عرض کمتر از 15 سانتی متر) یا دایره ای می باشد. از بیلت در ساخت میلگرد، تیر اهن و نبشی استفاده می شود.
به بیلت هایی با عرض بیشتر از 15 سانتی متر، شمشال یا بلوم گفته می شود. از بلوم برای ساخت ناودانی، ریل، قوطی و … استفاده می شود.
اسلب از نظر سایز و اندازه سطح مقطع و ابعاد با بیلت و بلوم متفاوت است. از نظر ظاهری، اسلب به صورت مکعب مستطیل (ضخامت ۲۳۰ میلیمتر و عرض ۱.۲۵ متر) می باشد. از اسلب در ساخت ورق فولادی استفاده می شود. بلوم از کنار اسلب، بریده می شود.
امروزه پیشرفت های روزافزونی در فناوری های بازرسی تست غیر مخرب (NDT) صورت گرفته است. این سیستم ها با بررسی شمش و بیلت های فولادی و بدون ایجاد تخریب، موجب تشخیص عیوب و ضخامت سنجی انواع بیلت ها می گردد.
بدون شک تست آلتراسونیک از کاربردی ترین روش های بازرسی جوش در عیب یابی و ضخامت سنجی انوع بیلت های فولادی چهارگوش و گرد می باشد.
در تست آلتراسونیک، امواج فراصوت توسط یک پراب، به داخل دیواره بیلت ارسال می شود. این امواج پس از برخورد به دیواره داخلی بیلت، منعکس شده و توسط همان پراب دریافت می گردد. امواج دریافتی توسط پراب به پالس های الکتریکی تبدیل و به دستگاه آلتراسونیک ارسال می گردد.
سیستم آلتراسونیک پس از انجام عملیات تقویت و فیلترینگ پالس های الکتریکی دریافتی، آنها را به صورت سیگنال، بر روی صفحه نمایش دستگاه نمایش می دهد.
دستگاه با بررسی فاصله های زمانی بین سیگنال های دریافتی از دیواره داخلی و سرعت صوت ضخامت دقیق دیواره بیلت را محاسبه و نمایش می دهد.
این سیستم به منظور تست التراسونیک بیلت‌های چهارگوش با ابعاد 50×50 تا 150×150 میلیمتر و بیلت‌های گرد با قطر تا 200 میلیمتر طراحی شده است و انعطاف‌پذیری بالایی را در تست انواع بیلت های فولادی فراهم می‌کند.
FLAW HUNTER UBT 109، با تست همزمان چهار وجه بیلت، امکان شناسایی جامع عیوب داخلی و سطحی را فراهم می‌آورد. این بررسی کامل موجب اطمینان از کیفیت کل محصول می شود.
در این سیستم برای تست ماکزیمم ابعاد بیلت که معادل یک بیلت mm ۱۵۰×۱۵۰ می باشد، ۸ پراب بر روی هر سطح بیلت طراحی شده است.
امکان تست بیلت ها با مقدار خارج از راستایی تا ۲۰ میلیمتر در یک متر ابتدا و انتهای بیلت ها را دارا می باشد. این ویژگی موجب کاهش خطا در تست و بازرسی می شود.
دارای سیستم بسیار ویژه تشخیص عدم راستایی و پیچش خارج از رنج بیلت ها می باشد.
این سیستم دارای مکانیزم پیشرفته ای برای جلوگیری از آسیب به دستگاه در اثر ورود بیلت‌های خارج از محدوده است و ایمنی اپراتورها و دستگاه را تضمین می‌کند.

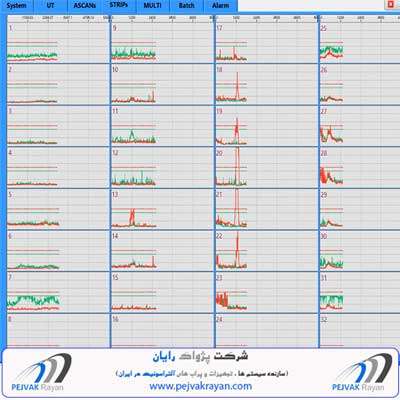

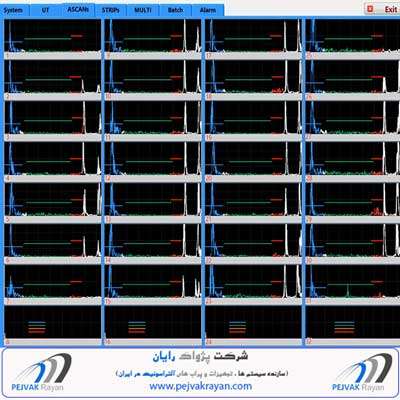

قابلیت ثبت و ذخیره کامل نتایج تست در 32 استریپ چارت مجزا را دارا می باشد و امکان آنالیز دقیق موقعیت عمقی و مکانی عیوب را در طول بیلت فراهم می‌کند.
با استفاده از دو انکودر و پنج اسپری رنگ‌پاش مجزا، محل دقیق عیوب را بر روی چهار سطح بیلت علامت‌گذاری می‌کند.
طراحی ویژه پراب هلدرها، امکان تست هر دو نوع بیلت چهارگوش و گرد را با تغییر تنظیمات فراهم می‌کند.
سیستم بازرسی التراسونیک بیلت از چهار نگهدارنده پراب مستقل استفاده می‌کند که با بهره‌گیری از روش کوپلینگ ستون آب و مکانیزم تعلیق ویژه، امکان شناوری بر روی سطح بیلت را در طول فرآیند تست فراهم می‌کنند. هر پراب در فاصله ثابت نسبت به پراب‌های مجاور خود قرار می‌گیرد.
این پراب‌ها امواج صوتی با زاویه نرمال را به داخل بیلت ارسال می‌کنند و امکان تشخیص انواع ناپیوستگی‌ها معادل یا بزرگتر از FBH Ø 2 mm در عمق 4 میلی‌متری از هر سطح، در طول بیلت تا انتهای ضخامت آن را میسر می‌سازند.
ویژگی منحصر به فرد این سیستم، قابلیت کالیبراسیون آفلاین آن است که ایمنی اپراتور را افزایش داده و امکان انجام کالیبراسیون و تعمیرات را بدون توقف خط تولید فراهم می‌کند.
با توجه به درخواست مشتری، این سیستم را می توان به گونه ای طراحی کرد که با جابجایی پراب هلدرها ی ویژه، قابلیت تست هر دو نوع بیلت چهارگوش و گرد را دارا باشد.
مشخصات بیلت های قابل تست با سیستم FLAW HUNTER UBT 109 | ||
رديف | نام مشخصه | مقادير |
1 | ابعاد بیلت ها | بیلت های مربعی شکل تا mm۱۵۰ × ۱۵۰ و بیلت های گرد تا قطر mm۲۰۰ |
2 | طول بیلت ها | ۴ تا ۱۲ متر |
3 | جنس بیلت ها | Carbon Steel and Alloy steel (High, medium, low, stainless) |
4 | سرعت خطی تست | حداکثر ۲۵ متر بر دقیقه |
5 | دمای بیلت | Max. 60°c |
6 | عیوب قابل شناسایی | انواع عیوب حجمی و صفحه ای معادل یک سوراخ FBH Ø 2mm |
7 | عدم راستایی بیلت ها | مقدار 20 میلی متر در یک متر ابتدا و انتها و حداکثر 35 میلی متر در طول 6 متر |
8 | محدوده مورد تست | تست از هر چهار سطح در طول بیلت ها به استثنای 100 میلی متر از ابتدا و انتهای بیلت |
پژواک رایان با بیش از چند دهه تجربه و تخصص در زمینه طراحی و تولید تجهیزات پیشرفته التراسونیک، به‌عنوان یکی از پیشگامان این صنعت در اسیا و منطقه خاورمیانه شناخته می‌شود. اگر به دنبال دقت، اعتماد و صرفه‌جویی در هزینه هستید، محصولات ما دقیقاً همان چیزی‌ست که نیاز دارید.
سیستم‌های ما با استفاده از آخرین استانداردهای بین‌المللی و تکنولوژی‌های روز دنیا طراحی و ساخته می‌شوند. دقت بالا در تشخیص عیوب، سرعت پردازش و سازگاری با انواع فلزات (لوله، بیلت، میلگرد، شمش، ورق و پلیت) باعث شده مشتریان ما در صنایع حساس به کیفیت، با اطمینان کامل از محصولات ما استفاده کنند.
ما باور داریم تکنولوژی نباید گران باشد. با حفظ کیفیت و عملکرد بالا، قیمت محصولات خود را طوری تنظیم کرده‌ایم که برای شرکت‌های ایرانی و آسیایی (از خاورمیانه تا جنوب شرقی آسیا) کاملاً اقتصادی و رقابتی باشد.
خدمات نصب و راه‌اندازی در محل مشتری توسط کارشناسان فنی ما انجام می‌شود. تیم ما همچنین آموزش کامل کار با دستگاه‌ها را ارائه می‌دهد تا بهره‌وری حداکثری از سیستم‌های ما داشته باشید.
پژواک رایان تنها به فروش محدود نمی‌شود. پشتیبانی فنی، خدمات تعمیر و تأمین قطعات یدکی همواره در کنار شما خواهد بود. ما برای رضایت و اعتماد مشتریان‌مان ارزش قائلیم.
اگر در یکی از کشورهای آسیایی فعالیت می‌کنید، از ایران، ترکیه، روسیه و پاکستان گرفته تا امارات، عربستان، هند، اندونزی و آسیای میانه، اکنون بهترین زمان برای ارتقاء سیستم‌های بازرسی صنعتی شماست.
🔧 با انتخاب پژواک رایان، کیفیت جهانی را با قیمت منطقه‌ای تجربه کنید.
📩 هم‌اکنون با ما تماس بگیرید و مشاوره رایگان دریافت کنید.
برای اطلاع از قیمت انواع مختلف تجهیزات التراسونیک، درخواست خود را به ایمیل info@pejvakrayan.com ارسال بفرمایید و یا با شماره های ۴۴۰۵۸۳۵۳-۰۲۱ و ۴۴۰۵۷۶۴۶-۰۲۱و ۸۸۶۸۰۰۸۳- ۰۲۱ تماس حاصل نمایید.کارشناسان ما در اسرع وقت پاسخگوی شما هستند.
