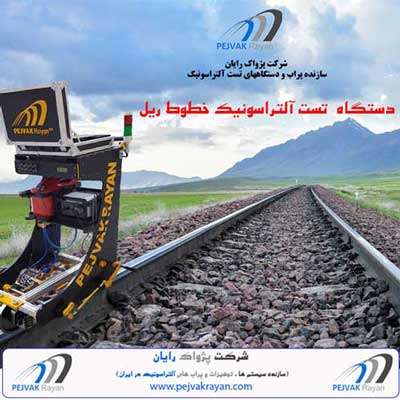

دستگاه تست التراسونیک بازرسی و کنترل خطوط راه اهن، مترو و صنایع حمل و نقل ریلی ساخت شرکت پژواک رایان، در انواع فول و نیمه اتوماتیک، قادر به بازرسی عیوب داخلی و عمقی خطوط ریلی راه اهن و مترو است. سیستمی که شرکت دانش بنیان پژواک رایان به منظور تست و بازرسی خطوط صنایع ریلی طراحی نموده است، مطابق با اسناد مناقصه شرکت راه آهن، یک سیستم آلتراسونیک پنج کاناله عیب یابی می باشد. این دستگاه قادر به تست خطوط ریلی راه اهن و مترو و آشکار سازی عیوب داخلی و عمقی در قسمت Head, Web, Base ریل است. این دستگاه تصاویر رنگی و دقیق سی اسکن و بی اسکن از عیوب داخلی و موقعیت عیوب را نمایش می دهد.
یکی از مهمترین موارد در صنایع حمل و نقل ریلی، اطمینان از کیفیت ساخت و نیز تست و بازرسی دوره ای این تجهیزات قبل و بعد از نصب می باشد.
در همین راستا استاندارد های سخت گیرانه ای در رابطه با کیفیت ساخت محصول و نیز فرایند تفکیک و پذیرش عیوب در سطح بین المللی تدوین شده است.
همچنین مجموعه ای از استاندارد ها و دستورالعمل های فنی نیز در رابطه با نگهداری خطوط راه اهن و مترو تهیه شده است. این دستورالعمل ها مطابق با فرایندهای بازرسی ادواری انجام می گیرد و گزارش ها طبق فرمت مشخص تنظیم می گردد.
در اغلب استاندارد های مرسوم در بازرسی و کنترل صنایع ریلی راه اهن و مترو، روش آلتراسونیک به عنوان یک تست غیر مخرب پذیرفته شده، معرفی و مورد استفاده قرار می گیرد.

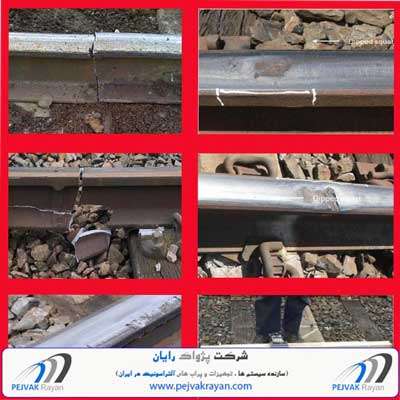

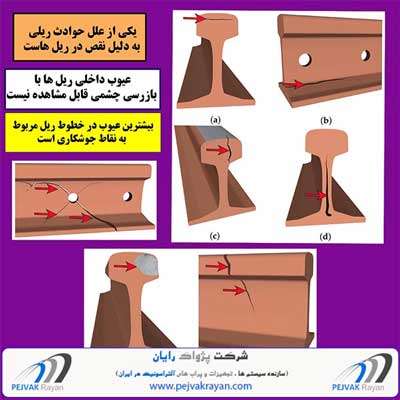

شکست و اسیب به خطوط ارتباطی سیستم حمل و نقل و صنای ریلی در اثر وجود عیوب سطحی و داخلی در ریل ها بوجود می اید. این عیوب و اسیب، ممکن است موجب خروج ناگهانی قطار از خط و ایجاد تلفات جانی، مصدومیت، خسارات مالی سنگین و کم شدن اعتماد عمومی نسبت به سیستم حمل و نقل راه اهن گردد.
عوامل مختلفی در بروز این حوادث دخیل می باشند. از مهمترین این علل می توان به خطای انسانی، استهلاک تجهیزات، قطارها و خطوط راه اهن و مترو، عوامل محیطی، سهل انگاری و سوء مدیریت، نقص در قوانین و مقررات، شرایط اقتصادی و … اشاره کرد. بازرسی اصولی در صنایع حمل و نقل ریلی موجب امنیت مسافران و بار، کاهش حوادث، کاهش هزینه تعمیرات و نگهداری و افزایش عمر مفید ریل ها می شود.
با توجه به نوع تکنولوژی به کار رفته و کاربرد انها به انواع زیر تقسیم بندی می شوند:
عملکرد دستگاه تست و بازرسی التراسونیک ریل بر پایه استفاده از امواج التراسونیک (فراصوت) می باشد. این دستگاه با ارسال امواج به داخل بدنه ریل و دریافت و تجزیه و تحلیل سیگنالهای برگشتی آن، نوع و محل عیوب داخلی و عمقی را شناسایی می کند. از مزایای استفاده از این دستگاه نسبت به انوع دیگر می توان به دقت بالا، سرعت بالا، عدم نیاز به تخریب ریل و ایمنی کامل برای اپراتور و محیط زیست اشاره کرد. از کاربردهای این دستگاه می توان به بازرسی دوره ای ریل های سیستم حمل و نقل ریلی و بازرسی مترو، بازرسی ریل های در حال ساخت در صنایع ریلی و بازرسی ریل های تعمیر شده اشاره کرد.
این دستگاه به دو نوع دستی و اتوماتیک تقسیم بندی می شوند:
دستگاه های تست التراسونیک دستی شامل انواع دستگاه عیب یاب تست التراسونیک صفحه کلیدی و دستگاه تست جوش التراسونیک صفحه لمسی است.
این دستگاه ها قابل حمل و جابجایی راحتی هستند. نسبت به انواع اتوماتیک ارزانتر هستند و انعطاف پذیری بالایی در بازرسی دارند. البته نسبت به انواع اتوماتیک دارای معایبی نظیر سرعت بازرسی کمتر، احتمال خطای انسانی بیشتر و نیاز به اپراتور ماهر برای استفاده، می باشند.
2- دستگاه های تست التراسونیک بازرسی ریل اتوماتیک
این دستگاه ها دارای سرعت بازرسی بالا و دقت بسیار زیادی هستند. خطاهای انسانی در این دستگاه ها کاهش پیدا کرده و امکان مستندسازی و گزارش گیری دقیق و کامل وجود دارد. از معایب ان نسبت به انواع دستی می توان به قیمت بالای ان اشاره کرد. این دستگاه ها را می توان در دو نوع نیمه اتوماتیک و تمام اتوماتیک تولید کرد که به مراتب هزینه تمام اتوماتیک ان گرانتر می باشد. از نظر کارایی و سرعت تست بالا، عملا در درازمدت هزینه اولیه آن توجیه پذیر است و صرفه اقتصادی دارد.
این دستگاه با ایجاد یک میدان مغناطیسی قوی اطراف ریل تست را انجام میدهد. وجود ترک ها و شکستگی های سطحی موجب تغییر در میدان مغناطیسی می شود. دستگاه این تغییرات را تشخیص داده و محل عیب را مشخص می کند. از مزایای این دستگاه می توان به سرعت بالا، سادگی در استفاده و هزینه کمتر نسبت به انواع دیگر اشاره کرد. از معایب مهم این دستگاه می توان به دقت پایین، شناسایی عیوب سحطی و عدم شناسایی عیوب داخلی اشاره کرد. همچنین برای استفاده از این دستگاه بایستی میدان مغناطیسی در ریل ایجاد شود و سطح خارجی ریل تمیز باشد، در غیر اینصورت دقت عیب یابی سطحی ان کاهش می یابد.
این دستگاه با استفاده از امواج راداری، عیوب عمقی و داخلی ریل را شناسایی می کند. سرعت بالای تست، عدم نیاز به تماس مستقیم با ریل و شناسایی عیوب عمقی از مزیت های این دستگاه می باشد. از معایب این دستگاه می توان به پیچیدگی تحلیل داده ها که نیاز به تخصص و نرم افزار ویژه است اشاره کرد. همچنین نسبت به سایر روش ها دارای هزینه بسیار بیشتری است و از شرایط محیطی نظیر رطوبت و دما تاثیرپذیری بالایی دارد و موجب کاهش عملکرد ان می شود.
دستگاه تست لیزری با استفاده از پرتو لیزر، تغییرات هندسی ریل مانند انحراف، پیچش و تغییرات ارتفاع را با دقت بسیار بالا اندازه‌گیری می‌کند. دقت و سرعت بالا، عدم نیاز به تماس مستقیم با خطوط و قابلیت تشخیص انواع تغییرات هندسی از مزایای این دستگاه یه شمار می رود.
هزینه بالای خرید، نگهداری و تعمیر این دستگاه، همچنین پیچیدگی استفاده از آن، تاثیرپذیری از شرایط محیطی، نیاز به زیرساخت مناسب و از همه مهمتر عدم تشخیص ترک و عیوب داخلی و عمقی از معایب این دستگاه می باشد.

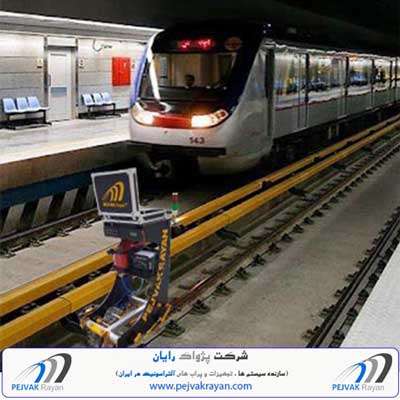

دستگاه تست و بازرسی التراسونیک ریل یک دستگاه نیمه اتوماتیکی است که اسکن خطوط صنایع حمل و نقل ریلی راه اهن و مترو را به وسیله یک ترولی مجهز به چرخ های rail رو و توسط اپراتور انجام می دهد. این دستگاه به لطف دارا بودن پنج کانال، پراب هلدرهای ویژه، انکودر، ادوات الکترونیکی و نرم افزار ویژه خود، مجهز به سیستم ثبت نتایج به صورت تصاویر سی اسکن (نمای بالا) و بی اسکن (نمای جانبی) ریل می باشد. FLAW HUNTER RWT 102 اسکن و بازرسی و تفسیر و ارزیابی نتایج را کاملا ساده نموده است. همچنین نیاز به اسکن دستی تک پراب، کالیبراسیون و تفسیر پیچیده سیگنال ها در حین تست که نیاز به سالیان سال تجربه کاری و آموزش خواهد داشت را ندارد.
به منظور شناسایی عیوب عرضی در قسمت تاج (head hardened rail)، از دو پراب زاویه ای 70 درجه و با فرکانس 2MHz استفاده گردیده که در دو جهت مخالف هم قرار گرفته اند.
دو پراب 45 درجه و با فرکانس MHz2 نیز به منظور شناسایی عیوب زاویه دار در قسمت تاج و ساقه و ترک های شاخه ای اطراف Hole Branch Cracks استفاده گردیده که در دو جهت مخالف هم قرار گرفته اند.
یک پراب نرمال 0 درجه نیز به منظور شناسایی عیوب موازی باسطح، ترک های حول سوراخ ها و خوردگی های پایه ریل در نظرگرفته شده است.
پراب ها مجهز به کفشک های ویژه جهت قرار گیری بر روی ریل ها می باشند. برای هر سایز ریل، جهت قرار گیری دقیق و جلوگیری از سایش پراب ها به صورت مجزا می باشند که بر روی یک هد مجهز به فنر جهت جبران نواسانات سطح قرار گرفته اند.
شرکت پژواک رایان امکان طراحی و بهره برداری دستگاه تمام اتوماتیک بازرسی و تست ریل را دارا می باشد.
مشخصات کلی دستگاه تست آلتراسونیک بازرسی ریل Flaw Hunter RWT 102 | |
قابلیت دستگاه | شناسایی عیوب داخلی ریل ها |
تعداد کانال ها | 5 کانال مطابق با الزام اسناد مناقصه راه اهن |
سیستم آلارم | آلارم های صوتی و نوری |
سیستم نمایش | قابلیت نمایش A-SCAN, B-SCAN, C-SCAN, Strip Chart |
نرم افزارها | دارای دو نرم افزار ویژه PC Base عیب یاب Flaw Hunter :
|
سرعت تست دستگاه | قابلیت تست با سرعت بالا 1 تا 40 متر بر دقیقه را داراست. |
کارت های الکترونیک | کارت های الکترونیک 5 کاناله مجهز به میکروپروسسور FPGA |
کوپلنت | مجهز به مخزن کوپلنت ضد زنگ و اتصالات مربوطه |
انواع ریل های قابل تست | UIC60, 49 E1, 54 E1, Ri59N |
پردازشگر دستگاه | یک دستگاه لپ تاپ صنعتی |
اخطار قطع کوپلینگ | در صورت قطع هر یک از پراب ها یا کابل ها، چراغ آلارم عدم کوپلینگ روشن می شود و اپراتور را مطلع می کند. |
پراب ها | 5 عدد پراب به همراه کابل های ویژه ( یک عدد پراب نرمال 5 مگاهرتز، 2 عدد پراب زاویه ای 45° ± 2 MHz و 2 عدد پراب ± 70° 2 MHz ) ساخت شرکت پژواک رایان |
ذخیره سازی کالیبراسیون | قابلیت ذخیره سازی تا 5000 کالیبره و تنظیمات مختلف در حافظه دستگاه و فراخوانی مجدد آنها |
ثبت نتایج تست | کلیه سیگنال های دریافتی بر روی Strip Chart مربوط به هر کانال به همراه تصاویر نمای بالا و نمای جانب سطح اسکن با ذکر زمان تست و مشخصات اپراتور ثبت گردیده و قابل استخراج می باشد. |
تحلیل نتایج تست | قابلیت آپلود نتایج تست به صورت آفلاین و تجزیه و تحلیل دقیق تصاویر بی اسکن و سی اسکن با دقت بالا |
موقعیت یابی عیوب | با استفاده از انکودر و نرم افزار ویژه، دستگاه قادر به تعیین موقعیت دقیق عیوب می باشد. |
منبع تغذیه | دو باطری با قابلیت 8 ساعت کار مداوم ( یکی در حال کارکرد و یکی ذخیره ) |
ابعاد دستگاه | 950 × 250 × 1150 ( L × W × H ) |
دمای کاری دستگاه | 10 تا 45 درجه سانتیگراد |
تجهیزات جانبی | ۱) سیستم تعلیق ویژه با یک سری پنج تایی کفشک ویژه، ۲) کارت Input, Output ۳) ترولی ویژه حمل دستگاه بر روی ریل ۴) انکودر 500 پالس ۵) دو عدد بلوک کالیبره با عیوب مصنوعی برای انواع UIC60 ,Ri59N |
برای اطلاع از قیمت و خرید دستگاه بازرسی ریل، درخواست خود را به ایمیل info@pejvakrayan.com ارسال بفرمایید و یا با شماره های ۴۴۰۵۸۳۵۳-۰۲۱ و ۴۴۰۵۷۶۴۶-۰۲۱و ۸۸۶۸۰۰۸۳- ۰۲۱ تماس حاصل نمایید.کارشناسان ما در اسرع وقت پاسخگوی شما هستند.
