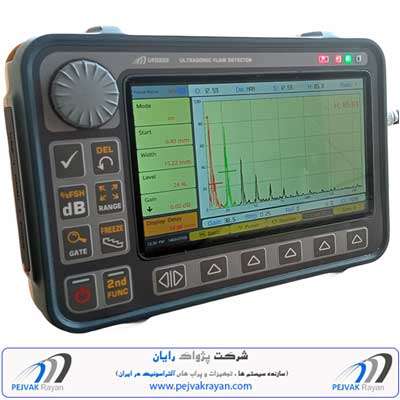

دستگاه عیب یاب التراسونیک (ut) پرتابل UFD202 جدیدترین نسل تجهیزات تست UT ساخت شرکت دانش‌بنیان پژواک رایان است؛ دستگاهی که کیفیت جهانی را با مهندسی ایرانی و قیمت رقابتی ترکیب می‌کند. این دستگاه تست التراسونیک برای متخصصان بازرسی طراحی شده و عملکردی دقیق در تست جوش، لوله، ورق (لمینیشن)، قطعات ریخته گری و نوردشده، استراکچر و مخازن صنعتی ارائه می‌دهد.
این مدل با طراحی مدرن، صفحه‌کلید حرفه‌ای و نمایشگر ۷ اینچ HD تجربه‌ای پایدار در شرایط نوری سخت فراهم می‌سازد. دستگاه تست UT قدرتمند UFD202 در صنایع نفت، گاز، پتروشیمی، لوله‌سازی، خودروسازی و مراکز تست غیرمخرب عملکردی قابل‌اعتماد ارائه می‌دهد. فناوری‌های پیشرفته DAC، TCG و AWS همراه با تشخیص خودکار کلاس عیب، سرعت و دقت بازرسی جوش را به‌طور چشمگیری افزایش می‌دهند.
پالسر دوحالته با توان خروجی بالا، دامنه تست تا ۱۵ متر در فولاد و کالیبراسیون خودکار، این دستگاه را به انتخابی ایده‌آل در پروژه‌های روزمره و تخصصی تبدیل می‌کند. UFD202 با باتری قدرتمند، آلارم نوری و صوتی، طراحی ارگونومیک و کیف ضدضربه، برای محیط‌های صنعتی سخت ساخته شده است. خدمات پس از فروش کامل، پشتیبانی فنی و کالیبراسیون سالیانه در داخل کشور نیز پشتوانه این محصول حرفه‌ای هستند.
با UFD202، دقتی در سطح جهانی را با تکنولوژی روز و ساخت دستگاه التراسونیک بومی تجربه کنید.
سایر فیلم های اموزشی نحوه کار با دستگاه UFD 202 را از قسمت فیلم های اموزشی ببینید.

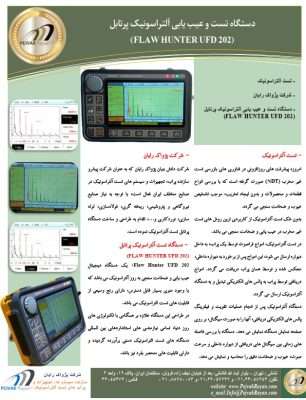

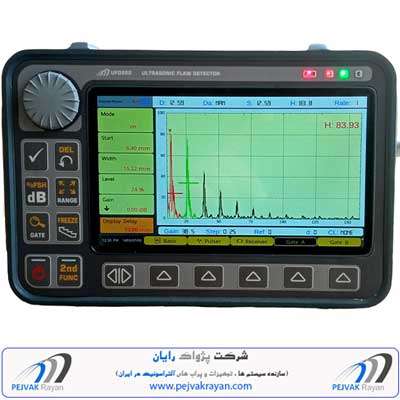

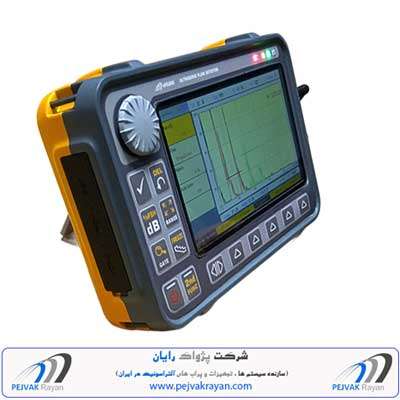

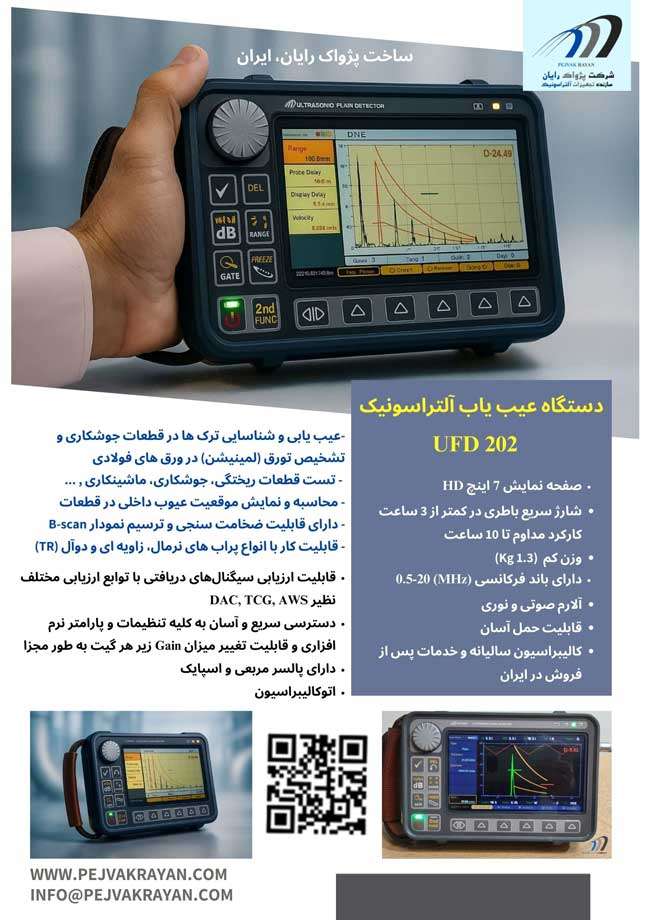

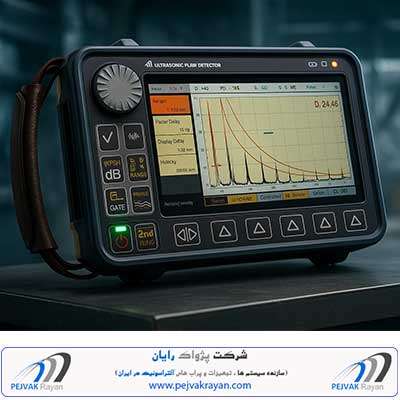

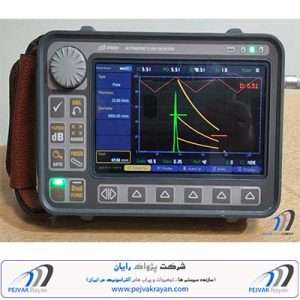

Flaw Hunter UFD 202، یک دستگاه عیب‌یاب و ضخامت‌سنج التراسونیک دیجیتال پیشرفته با طراحی کاربرپسند (User Friendly) و بهره‌گیری از جدیدترین فناوری‌های روز دنیا است. عیب یاب التراسونیک UFD 202 تمامی الزامات استانداردهای بین‌المللی تجهیزات تست آلتراسونیک دستی را برآورده می‌سازد.
این دستگاه با دامنه گسترده‌ای از قابلیت‌های تست و عیب‌یابی آلتراسونیک، امکان انجام دقیق و قابل اعتماد انواع بازرسی‌های غیرمخرب را فراهم کرده و در عین حال از ویژگی‌های منحصربه‌فردی در تحلیل و نمایش نتایج برخوردار است.
UFD 202 با دارا بودن پالسر قوی مربعی (Square Pulser) قابل تنظیم در کنار پالسر Spike و با قابلیت تغییر حساسیت (Gain) زیر گیت مجزا امکان تست قطعات با استهلاک صوت بالا مانند قطعات ریختگی، و استفاده از پراب های با فرکانس بالا تا 20 مگاهرتز برای افزایش تفکیک پذیری نزدیک به سطح را برای کاربر فراهم می نماید.
استفاده از المان های به روز و مدرن الکترونیکی، نظیر میکروپروسسورها و FPGA با سرعت پردازش بالا، این دستگاه عیب یاب التراسونیک را قادر به پیاده سازی انواع قابلیت ها و فیچرهای بهینه و به روز دستگاه های تست آلتراسونیک نموده است.

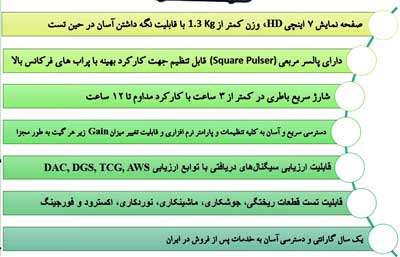

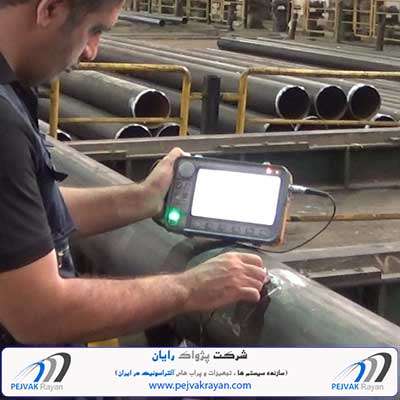

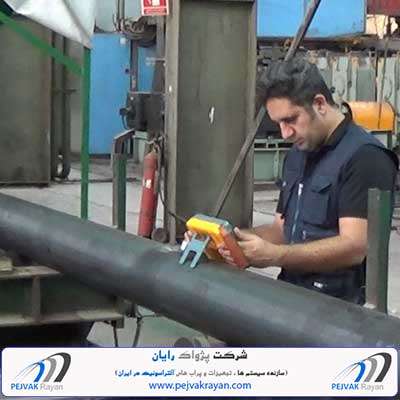

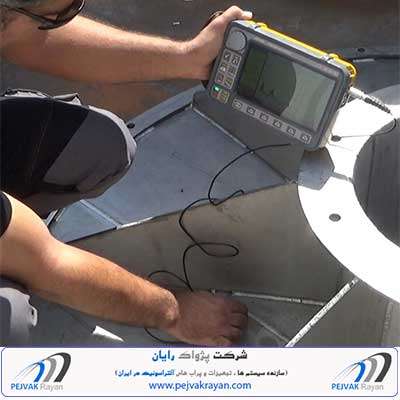

– ترک یابی در قطعات جوشی و تشخیص تورق (لمینیشن) در ورق های فولادی
– محاسبه و نمایش موقعیت عیوب داخلی در قطعات
– تست قطعات ریختگی، جوشکاری، ماشینکاری، نوردکاری، اکسترود و فورجینگ
– دارای قابلیت ضخامت سنجی و ترسیم نمودار B-scan

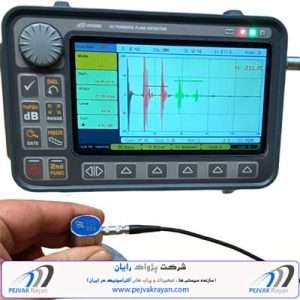

– قابلیت کار با انواع پراب های التراسونیک نرمال، زاویه ای و دوآل (TR)
– دارای باند فرکانسی 0.5-20MHz
– دستگاه عیب یاب التراسونیک با وزن کم (1.3 Kg) با قابلیت نگه داشتن آسان در حین تست
– منوی در دسترس با سهولت بالای کاربری
– دسترسی سریع به برخی منوهای پرمصرف مانند Range, Gate, Gain
– قابلیت انتقال اطلاعات ذخیره شده به کامپیوتر از طریق کابل USB
– آلارم صوتی و نوری
– تم های مختلف صفحه نمایش

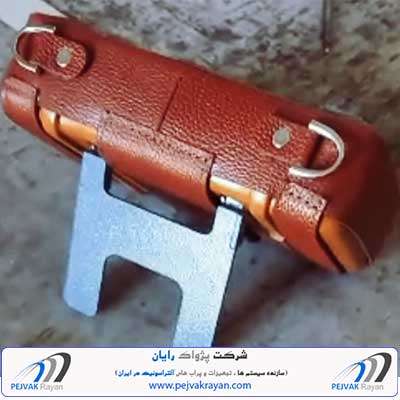

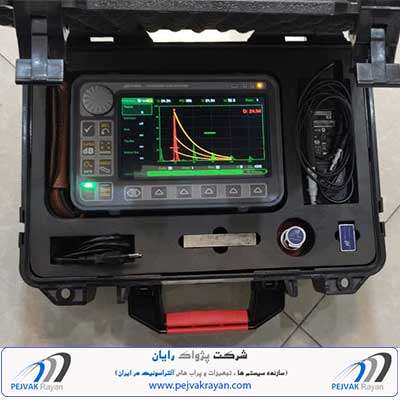

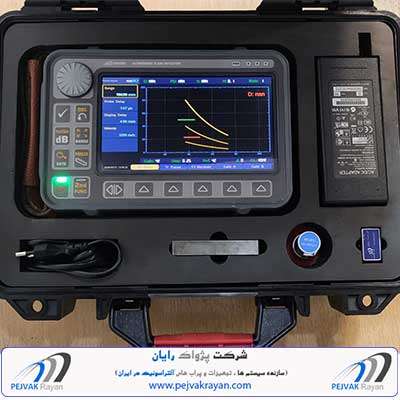

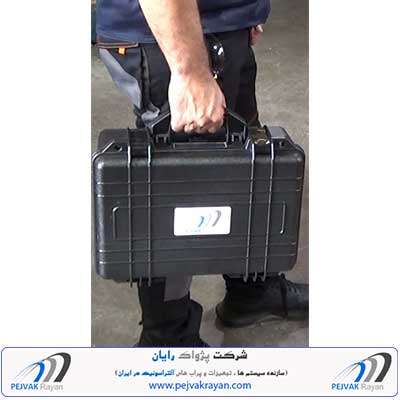

– قابلیت حمل آسان (پرتابل) و دارای کیف ضد ضربه
تفاوت دستگاه عیب یاب التراسونیک UFD 202 با دستگاه تست جوش ut صفحه لمسی علاوه بر وزن سبکتر در اندازه صفحه و منوی کاربری آن می باشد. برای اطلاع از قابلیت های تست التراسونیک به مقاله تست التراسونیک و کاربردهای آن در صنعت (تست التراسونیک صنعتی) مراجعه بفرمایید.
امروزه پیشرفت های روزافزونی در فناوری های بازرسی تست غیر مخرب (NDT) صورت گرفته است که با بررسی انواع قطعات و محصولات و بدون ایجاد تخریب، موجب تشخیص عیوب و ضخامت سنجی می گردد.
بدون شک تست آلتراسونیک از کاربردی ترین روش های تست غیر مخرب در عیب یابی و ضخامت سنجی می باشد.

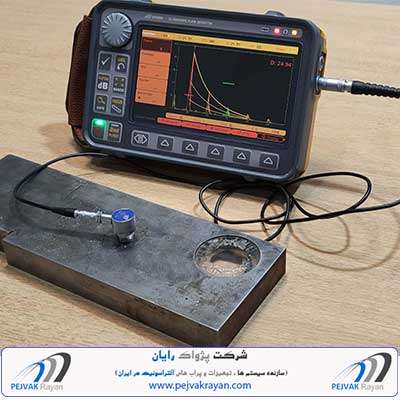

در تست آلتراسونیک، امواج فراصوت توسط یک پراب، به داخل دیواره ارسال می شود، این امواج پس از برخورد به دیواره داخلی، منعکس شده و توسط همان پراب دریافت می گردد. امواج دریافتی توسط پراب به پالس های الکتریکی تبدیل و به دستگاه آلتراسونیک ارسال می گردد.
دستگاه آلتراسونیک پس از انجام عملیات تقویت و فیلترینگ پالس های الکتریکی دریافتی، آنها را به صورت سیگنال، بر روی صفحه نمایش دستگاه نمایش می دهد. دستگاه با بررسی فاصله های زمانی بین سیگنال های دریافتی از دیواره داخلی و سرعت صوت، عیوب و ضخامت دقیق را محاسبه و نمایش می دهد.

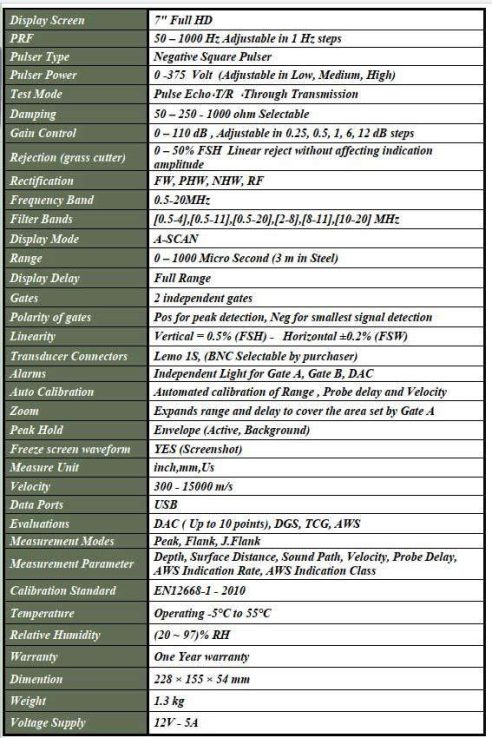

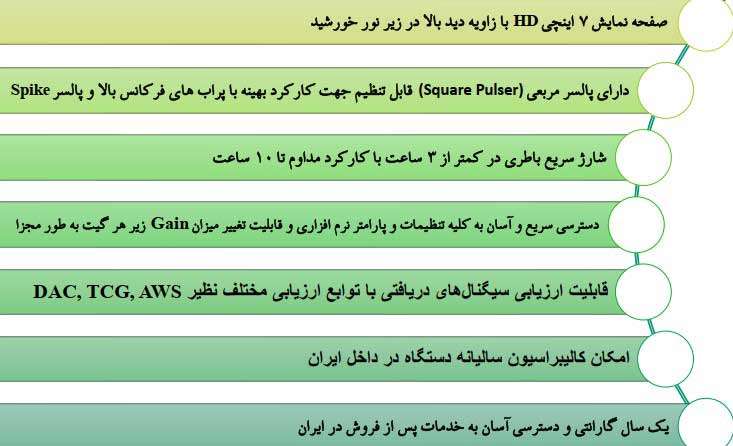

مشخصات دستگاه عیب یاب تست آلتراسونیک مدل UFD 202

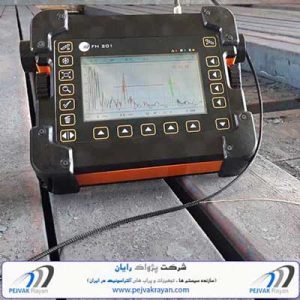

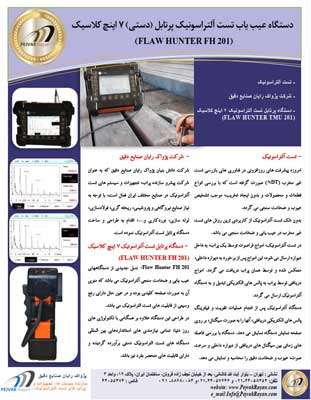

Flaw Hunter FH 201، از دستگاههای عیب یابی و ضخامت سنجی آلتراسونیک می باشد که منوی آن به صورت صفحه کلیدی بوده و در عین حال دارای رنج وسیعی از قابلیت های تست التراسونیک می باشد.
در طراحی دستگاه عیب یاب التراسونیک مدل FH 201 علاوه بر همگامی با تکنولوژی های روز دنیا، تمامی نیازمندی های استانداردهای بین المللی دستگاه های تست التراسونیک دستی برآورده گردیده و دارای قابلیت های منحصر بفرد نیز باشد.
قابلیت تغییر حساسیت (Gain) زیر گیت مجزا، بدنه مستحکم کاملا آلومینیومی و قابلیت محاسبه کلاس عیب در سیستم AWS، از جمله قابلیت های منحصر بفرد این دستگاه نسبت به دستگاه های آلتراسونیک دستی معمول می باشد.
استفاده از المان های به روز و مدرن الکترونیکی، نظیر میکروپروسسورها و FPGA با سرعت پردازش بالا، این دستگاه را قادر به پیاده سازی انواع قابلیت ها و فیچرهای بهینه و به روز دستگاه های تست آلتراسونیک نموده است.

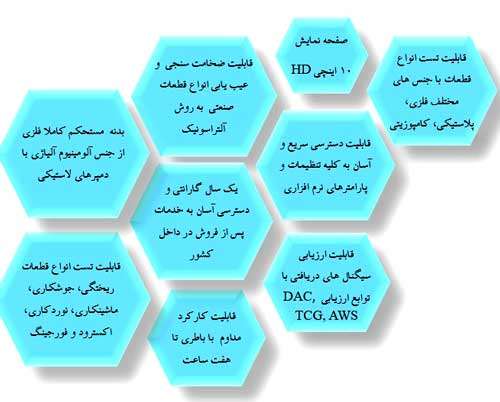

– قابلیت تست انواع قطعات فلزی، پلاستیکی، کامپوزیتی
– تست انواع قطعات ریختگی، جوشکاری، ماشینکاری، نوردکاری، اکسترود و فورجینگ
– دسترسی سریع و آسان به کلیه تنظیمات و پارامترهای نرم افزاری
– کالیبراسیون اتوماتیک
-قابلیت محاسبه و نمایش موقعیت عیوب داخلی در قطعات
– تعیین جنس مواد از طریق محاسبه دقیق سرعت صوت
– تکرارپذیری نتایج تست
– ارزیابی سیگنال ها با سیستم های ارزیابی مختلف از قبیل توابع ارزیابی AWS, DAC, TCG
– بدنه محکم کاملا فلزی از جنس آلومینیوم آلیاژی با دمپرهای لاستیکی
– یکسال گارانتی و دسترسی آسان به خدمات پس از فروش در داخل ایران
-قابلیت کارکرد مداوم با باطری تا هشت ساعت
– کالیبراسیون سالیانه دستگاه در داخل ایران
این دستگاه قابل استفاده در صنایع مختلف زیر می باشد:
محصولات شرکت پژواک رایان در نمایشگاه ایران ساخت را مشاهده نمایید. دستگاه عیب یاب التراسونیک UFD 202
برای اطلاع از قیمت روز انواع مختلف تجهیزات التراسونیک، درخواست خود را به ایمیل info@pejvakrayan.com ارسال بفرمایید و یا با شماره های ۴۴۰۵۸۳۵۳-۰۲۱ و ۴۴۰۵۷۶۴۶-۰۲۱و ۸۸۶۸۰۰۸۳- ۰۲۱ تماس حاصل نمایید.کارشناسان ما در اسرع وقت پاسخگوی شما هستند.
