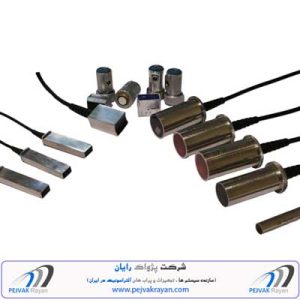

شرکت پژواک رایان سازنده انواع کابل التراسونیک و پراب التراسونیک نظیر پراب نرمال، پراب زاویه ای، پراب دوکریستال (T/R)، پراب غوطه وری و پراب ضخامت سنج التراسونیک می باشد. پراب التراسونیک (Transducer، probe، حسگر، مبدل)، هسته اصلی و نبض تپنده انواع دستگاه های تست آلتراسونیک می باشند. این پراب ها با برخورداری از پیزوالکتریک های فرکانس بالا و دریافت سیگنالهای الکتریکی، امواج فرا صوتی تولید می کنند. پراب های التراسونیک همچنین امواج دریافتی را به سیگنالهای آلتراسونیک تبدیل می کنند. با پردازش این سیگنالها عیوب داخلی قطعات تست تشخیص داده می شود و ضخامت آنها اندازه گیری و سنجش می گردد. کابل های التراسونیک به وسیله سوکت های ویژه خود، موجب اتصال پراب های التراسونیک به دستگاه های مختلف تست التراسونیک می شوند. برای سفارش و خرید کابل التراسونیک و انواع پراب التراسونیک ساخت شرکت پژواک رایان، کاتالوگ مشخصات انواع پراب التراسونیک و کابل التراسونیک را دانلود کرده و مطابق دستورالعمل و از طریق ایمیل شرکت و نامه رسمی ثبت سفارش نمایید.
مشخصات پراب و کابل های آلتراسونیک با توجه به نوع کاربری آنها در دسته بندیهای مختلفی در جداول مشخصات کاتالوگ محصولات آورده شده اند. برای سهولت در درخواست سفارش خرید، برای هر پراب التراسونیک یک شماره سفارش مخصوص آن (Order. No) در جداول محصولات قرار داده شده است که درخواست خرید با ارائه این شماره سفارش (Order. No) انجام می پذیرد. در جداول مشخصات محصولات هر شماره سفارش دارای کد شناسایی ویژه ای (ID. Code) می باشد که در آن تمامی مشخصات حسگر و ملحقات آن درج شده است.
این حسگرهای التراسونیک با انواع دستگاه های عیب یاب و تجهیزات تست التراسونیک، ضخامت سنج التراسونیک و انواع سیستم های اتوماتیک تست التراسونیک سازگار می باشند.
توجه: لطفا قبل از سفارش، آخرین ویرایش کاتالوگ را دانلود بفرمایید (بروزرسانی فعال).
کد شناسایی هر پراب دارای دارای مشخصات ذیل باشد:
الف- پراب دستی (Manual): قابل استفاده به صورت دستی و اپراتوری
ب- پراب اتومات (Automated): قابل استفاده برای دستگاه های اتومات و صنعتی
نوع پراب وابسته به نحوه ارسال امواج آلتراسونیک به سطح قطعه مورد تست است و شامل انواع زیر می باشد:
الف- پراب نرمال (غوطه وری)
ب- پراب زاویه ای
ج- پراب فوکوس ( خطی ، نقطه ای)
د- پراب دو کریستاله فرستنده گیرنده (T/R)
ه- پراب ضخامت سنج التراسونیک
تمامی اجزاء پراب در داخل یک محفظه فولادی استوانه ای یا چهارگوش قرار می گیرد که وابسته به ابعاد و نوع آن دارای کد اختصاصی سه رقمی است.
پیزوهای بکار رفته در پراب ها دارای فرکانس ویژه خود می باشند که با واحد مگاهرتز (MHz) مشخص می شوند.
پیزوها در دو شکل دایره ای (گرد) و یا مستطیلی ارائه می گردد که در پیزوهای گرد قطر آنها و در پیزو های مستطیلی عرض و طول پیزو در داخل جداول مشخص می گردد. ابعاد پیزوها بر حسب واحد میلی متر(mm) است.
شرکت پژواک رایان به عنوان سازنده تجهیزات التراسونیک در ایران و با برند التراسونیک ایرانی پژواک رایان در صنایع مختلف ایران فعال است.
1- کابل التراسونیک Lemo1 to Lemo 1E
این نوع کابل التراسونیک که بیشتر در سیستم های اتوماتیک استفاده می گردد، دارای سوکت ضدآب LEMO1E در یک طرف می باشد، که به پروب های غوطه وری متصل می گردد. سمت دیگر این کابل ها، مجهز به سوکت LEMO 1S و یا به صورت درخواستی BNC می باشد که به دستگاه تست التراسونیک متصل می گردد.
2-کابل التراسونیک Lemo1 to Lemo 00
در بین انواع کابل التراسونیک، این مدل کابل ها بیشترین استفاده را در تست آلتراسونیک دارند. چرا که به اکثر دستگاههای تست آلتراسونیک، سوکت Lemo 1S متصل گردیده و به اکثر پروب های تست آلتراسونیک سوکت های Lemo 00 متصل می گردند.
3- کابل التراسونیک BNC to Lemo 00
یک سر این نوع کابل ها دارای سوکت Lemo 00 می باشند، که معمولا به پروب های تست آلتراسونیک دستی متصل می گردند. سمت دیگر این نوع کابل ها دارای سوکت BNC می باشند، که این مدل سوکت ها دارای خار قفل شونده می باشند، که پس از اتصال به صورت کاملا مطمئن در محل خود ثابت می گردند. در این کابل ها سمت BNC معمولا به دستگاه آلتراسونیک متصل می گردد. هر دو مدل Right Angle BNC و Straight BNC توسط این شرکت قابل ارائه می باشد.
4- کابل التراسونیک BNC to BNC
هر دو سر این نوع کابل ها دارای سوکت BNC می باشند، که این مدل سوکت ها دارای خار قفل شونده می باشند، که پس از اتصال به صورت کاملا مطمئن در محل خود ثابت می گردند. در میان انواع سوکت های مورد استفاده در کابل های تست آلتراسونیک، این مدل سوکت ها دارای قیمت پایین تری می باشند.
هر دو مدل Right Angle BNC و Straight BNC توسط این شرکت قابل ارائه می باشد.
Order – No | Cable Length (meter) | Cable connector |
15111-101 | 1 | Lemo00- BNC |
15111-102 | 2 | Lemo00- BNC |
15112-101 | 1 | Lemo01- BNC |
15112-102 | 2 | Lemo01- BNC |
15113-101 | 1 | BNC- BNC |
15113-102 | 2 | BNC- BNC |
15114-101 | 1 | Lemo01-Lemo01 |
15114-102 | 2 | Lemo01-Lemo01 |
15115-101 | 1 | Lemo00-Lemo00 |
15115-102 | 2 | Lemo00-Lemo00 |
15116-101 | 1 | Microdot- BNC |
15116-102 | 2 | Microdot- BNC |
15117-101 | 1 | Lemo00-Lemo01 |
15117-102 | 2 | Lemo00-Lemo01 |
15118-101 | 1 | 2×Lemo00-Lemo00 |
شرکت پژواک رایان با تکیه بر تیم متخصص خود، بر فنآوری ساخت انواع کابل و پراب های تست التراسونیک دست یافته و آن را به طور کامل در داخل ایران بومی سازی نموده است. با توجه به نیاز و درخواست خرید انواع پراب التراسونیک و به صورت سفارشی ساخته می شوند.
ترنسدیوسر های تماسی (Contact) و غوطه وری (Immersion) در حوزه فرکانسی 10KHz_100MHz و اشکال مختلف هندسی کیس و کریستال (گرد و مستطیل) و سایز های مختلف طراحی و تولید می شوند. این محصولات، از ویژگی و سطح کیفیت بالا، هم تراز با بهترین نمونه‌های موجود در دنیا برخوردار می‌باشند.
عرض پالس (PulseWidth) کوتاه، همراه با راندمان ارسال و دریافت بالای امواج صوتی، این حسگرها را گزینه مناسبی برای استفاده در سیستم‌های تست اتوماتیک نموده است. مبدل ها علاوه بر کارکرد با نسبت S/N بالا، از قدرت تفکیک پذیری (Resolution) بسیار بالایی نیز برخوردار می باشند.
پس از ثبت سفارش خرید انواع پراب التراسونیک نظیر ضخامت سنج و اتمام پروسه ساخت و مونتاژ، متخصصین واحد کنترل کیفیت، حسگر های ساخته شده را طبق دستورالعمل استاندارد BS EN 12668 مورد تست اولیه قرار می دهند و مشکلات احتمالی مشخص و رفع می گردد. سپس برگه Test Certification، متناسب با شکل پالس و طیف سیگنال پراب تکمیل می‌شود. همزمان با تکمیل سفارش خرید انواع پراب التراسونیک پژواک رایان و در زمان تحویل سفارش، برگه Test Certification به خریدار ارائه می شود.
یکی از عوامل مهمی که در هنگام خرید انواع پراب التراسونیک باید مد نظر قرار گیرد، فرکانس آن است. در انجام هر آزمون نیاز به حساسیت معینی است که این حساسیت به طول موج بستگی دارد. با توجه به آنکه فرکانس و طول موج با یکدیگر نسبت معکوس دارند، هر چه فرکانس بیشتر باشد طول موج کوتاهتر است. از سوی دیگر هر چه طول موج کوتاهتر باشد حساسیت بیشتر است. در نتیجه برای دستیابی به حساسیت های بیشتر باید از فرکانس های بالاتری استفاده کنیم.
از آنجائیکه فرکانس و ضخامت بلوره حسگر نیز دارای رابطه معکوس می باشند، هر چه فرکانس بالاتر باشد، ضخامت بلوره کمتر خواهد بود. برای مثال، یک حسگر ۱۵ مگاهرتزی دارای بلوره ای به ضخامت ۰۰۷/۰ اینچ (۲/۰ میلیمتر ) است. بلوره ای با این ضخامت، به علت شکنندگی زیاد، برای انجام آزمون های تماسی مناسب نخواهد بود. بالا رفتن فرکانس موجب طولانی شدن منطقه نزدیک می شود و اگر بخواهیم حسگر التراسونیک فوق را در آزمون های تماسی بکار ببریم، حتما بایستی اول منطقه نزدیک آنرا محاسبه کنیم.
برای آزمون های تماسی با قراردادن یک خط تاخیری در مسیر پرتوها می توان اثرات نامطلوب منطقه نزدیک را کاهش داد. در این حالت پرتوهایی که به داخل قطعه وارد می شوند در منطقه دور قرار خواهند گرفت و لذا نتایج حاصل از آزمون قابل اطمینان تر خواهد بود. هنگام تست های غوطه وری منطقه نزدیک در طول مسیر آب قرار می گیرد و در نتیجه پرتوهایی که وارد قطعه می شوند در منطقه دور قرار می گیرند. به همین دلیل، استفاده از روش غوطه وری برای انجام آزمایش هایی با فرکانس های ۱۵ مگاهرتز یا بالاتر مناسب تر است. هر چند که حسگر های تماسی با فرکانس های ۲۵ مگاهرتز و بالاتر نیز در بازار موجود هستند.
حسگر های آلتراسونیک درشکل، اندازه، فرکانس و کیس های گوناگون، از بسیار کوچک (به اندازه های مینیاتوری و میلیمتری) تا طول هایی حدود ۱۰ سانتی متر ساخته می شوند. تنوع در شکل مبدل های التراسونیک به لحاظ کاربردهای متفاوت آنهاست.
این حسگرها استوانه ای هستند و پرتوها را متمرکز نمی کنند. مبدل های تماسی برای بازرسی های تماس مستقیم استفاده می شوند. این مبدل ها دارای طراحی ارگونومیک هستند به طوری که به راحتی در دست گرفته شده و در امتداد یک سطح حرکت می کنند. از موادی نظیر آب، روغن و … برای حذف شکاف هوا بین مبدل و قطعه مورد بازرسی استفاده می شود.
مبدل های غوطه وری با قطعه تماس ندارند. این مبدل ها برای عملکرد در محیط مایع طراحی شده اند و تمام اتصالات آنها ضد آب هستند. مبدل‌های غوطه‌وری معمولاً دارای یک لایه تطبیق امپدانس هستند که به دریافت انرژی صوتی بیشتر به آب و در نتیجه به قطعه مورد بازرسی کمک می‌کند. مبدل‌های غوطه‌وری را می‌توان با یک لنز صفحه‌نما متمرکز استوانه‌ای یا فوکوس کروی خریداری کرد. یک مبدل متمرکز می‌تواند حساسیت و وضوح محوری را با متمرکز کردن انرژی صوتی در ناحیه کوچک‌تری بهبود بخشد. مبدل‌های غوطه‌وری معمولاً در داخل یک مخزن آب یا به عنوان بخشی از سیستمsquirterیا bubbler در برنامه‌های اسکن استفاده می‌شوند.
انواع پراب التراسونیک برند پژواک رایان بر اساس طبقه بندی زیر طراحی و ساخته می شوند.
الف- پراب های اتومات
پراب های آلتراسونیک اتومات برای دستگاه ها و سیستم های اتوماتیک تست و عیب یابی آلتراسونیک استفاده می شود و فرایند دریافت سیگنال آلتراسونیک به صورت اتوماتیک توسط دستگاه و بدون دخالت مستقیم کاربر انسانی انجام می گردد. این پراب ها دارای انواع مختلفی می باشند:
ب- پراب های دستی
حسگر های آلتراسونیک دستی برای دستگاه ها و سیستم های پرتابل و دستی تست و عیب یابی آلتراسونیک استفاده می شود و فرایند دریافت سیگنالهای آلتراسونیک توسط دستگاه و با دخالت کاربر انسانی انجام می گردد. این مبدل ها دارای انواع مختلفی می باشند:
در پراب نرمال ، امواج صوتی در امتداد محور عمود بر سطح تماس پراب با قطعه از آن خارج شده و به صورت مستقیم و با زاویه صفر درجه وارد قطعه مورد تست می شود. از Stright Beam Probe یا حسگر نرمال معمولا برای شناسایی عیوب موازی باسطح مانند عیوب دوپوستگی یا تورق در ورق ها، عیوب حجمی مانند حفره های هوایی و آخال ها در قطعات ریختگی و ضخامت سنجی پلیت های با ضخامت بالاتر از 15 میلیمتر استفاده می گردد.
در پراب زاویه ای الترسونیک، پرتوهای فراصوت، به صورت مورب و با زاویه به داخل قطعه ارسال می شوند. این نوع حسگر ها که Angle Beam Probe هم نامیده می شوند، برای شناسایی عیوبی که نسبت به سطح موازی نبوده و دارای زاویه می باشند مورد استفاده قرار می گیرند.
در تست جوش، از حسگر های زاویه ای با زوایای بین 45 تا 70 درجه استفاده می گردد. این پروب ها دارای یک نقطه ایندکس می باشند که محل خروج پرتو صوتی از داخل پروب می باشد. در حسگر های زاویه ای، عمق عیوب و موقعیت آنها نسبت به پروب، از طریق فرمول های خاصی محاسبه می گردد. در شکل ذیل اصلاحات و فرمول های مورد استفاده در پروب های زاویه ای نمایش داده شده است.
Depth (Leg 2, 4, 6) = nT – Sound Path × CosƟR
Depth (Leg 3, 5, 7) = (n-1)T – Sound Path × Cosα
حسگر زاویه ای همچنین به منظور تولید امواج برشی، امواج ریلی و امواج لمب مورد استفاده قرار می گیرند. غالب پراب های زاویه ای که در آزمون های تماسی بکار می روند دارای گوه هایی از جنس پلاستیک پرسپکس هستند. این گوه های پلاستیکی در فاصله بین حسگر و قطعه قرار گرفته و موج را با زاویه به سمت قطعه هدایت می کنند.
خرید انواع مختلف پراب های زاویه ای التراسونیک این شرکت با زوایای مختلف ۳۰، ۶۰،۴۵، ۷۰ و ۸۰ و … درجه و مطابق با نیاز خریدار قابل عرضه می‌باشند.
این مدل حسگر ها دارای دو کریستال فرستنده و گیرنده مجزا می باشند، که توسط یک دیواره آکوستیک (عایق) از هم جدا شده اند. این عایق باعث باریک شدن پالس و افزایش وضوح آن می شود و از ایجاد اختلال در عملکرد پرتوهای دو بلوره ها جلوگیری می کند. این اختلال عملکرد می تواند به لحاظ پرتوهایی که به دیگری ارسال یا دریافت می شود، بوجود بیاید. کریستال این پروب ها دارای یک زاویه سقف یا Roof Angle می باشند که نسبت به ضخامت مورد تست، این زاویه متغییر است. به عنوان مثال برای تست ضخامت های کم، از زاویه سقف کمتر و برای ضخامت های بیشتر از زاویه سقف بزرگتر استفاده می گردد.
این حسگر ها برای شناسایی عیوب نزدیک به سطح که با حسگر های نرمال معمولی، تشخیص آن بسیار مشکل است، مورد استفاده قرار می گیرند. در واقع تفکیک پذیری نزدیک به سطح (Near Surface Resolution) این پروب ها بالا می باشد. جهت ضخامت سنجی و یا شناسایی عیوب دوپوستگی یا تورق در ورق های نازک با قطر کمتر از 15 میلیمتر، این حسگر ها کاربرد بهتری نسبت به پروب های نرمال معمولی دارند.
سه دسته اصلی فوق، بیشتر برای مصارف دستگاه های عیب یاب آلتراسونیک دستی و تماسی استفاده می گردند.
برای سیستم های تست اتوماتیک، حسگر های ویژه ای (پراب های غوطه وری) ساخته می شوند که متناسب با نوع دستگاه و محصول مورد تست، دارای ویژگی ها و ابعاد متفاوتی می باشند. اکثریت آنها از نوع ضدآب بوده و برخی از نوع فوکوسی می باشند. از لحاظ قیمت، قیمت این حسگر ها معمولا دو تا پنج برابر قیمت انواع دستی تماسی می باشند.
یک مبدل متمرکز است و می‌تواند حساسیت و وضوح محوری را با متمرکز کردن و فوکوس انرژی صوتی در ناحیه کوچک‌تری بهبود بخشد.
وظیفه اصلی یک پراب خط تاخیری، ارائه یک تاخیر زمانی بین تولید موج صوتی و رسیدن هر موج بازتابی است. این خاصیت به پراب این امکان را می دهد که عملکرد ارسال را قبل از شروع عملکرد دریافت تکمیل کند تا وضوح نزدیک به سطح بهبود یابد. این حسگر ها برای کاربردهایی نظیر ضخامت‌سنجی با دقت بالا مواد نازک و بررسی لایه‌برداری در مواد کامپوزیتی طراحی شده‌اند. همچنین در اندازه گیری در دمای بالا مفید هستند زیرا خط تاخیر مقداری عایق برای عنصر پیزوالکتریک از گرما فراهم می کند.
برای اسکن مناطق وسیع استفاده می شود. این پراب های بلند و باریک از آرایه‌ای از کریستال‌های کوچک تشکیل شده‌اند که با دقت مطابقت دارند تا تغییرات عملکرد را به حداقل برسانند و حساسیت یکنواخت را در کل ناحیه مبدل حفظ کنند. مبدل‌های قلم مو امکان اسکن یک ناحیه بزرگتر را با سرعت بیشتری برای ناپیوستگی فراهم می‌کنند. مبدل‌های کوچکتر و حساس‌تر اغلب برای تعریف بیشتر جزئیات یک ناپیوستگی مورد نیاز هستند.
به طور کلی، انواع پراب های موجود برای ضخامت سنجی التراسونیک شامل پراب های تماسی، خط تاخیری، غوطه وری و دو کریستاله هستند. انتخاب نوع پراب برای ضخامت سنجی التراسونیک بستگی به میزان دقت مورد نظر شما برای اندازه‌گیری ضخامت معین دارد. انواع پراب التراسونیک ضخامت سنج در پژواک رایان قابل سفارش است.
در اینجا چند نکته در مورد حسگر ها حائز اهمیت می باشد که عبارتند از:
– هر چه فرکانس پراب التراسونیک بالاتر باشد، گستردگی یا واگرایی پرتو صوتی کمتر خواهد بود. این امر موجب افزایش حساسیت و قدرت تفکیک پراب می گردد. از طرف دیگر افزایش فرکانس موجب زیادتر شدن استهلاک صوت و کم شدن قدرت نفوذ امواج صوتی می گردد.
– با کم شدن فرکانس، قدرت نفوذ موج صوتی افزایش یافته و استهلاک موج کم می شود. کم شدن فرکانس همچنین موجب گستردگی یا واگرایی بیشتر پرتو صوتی و کاهش حساسیت و قدرت تفکیک پراب التراسونیک می گردد. صرفنظر از فرکانس، افزایش قطر کریستال مبدل موجب باریکتر شدن پرتوصوتی و افزایش حساسیت می گردد.
پراب های التراسونیک دارای دامنه کاربردی وسیعی در حوزه های صنعتی و پزشکی می باشند:
برای سفارش و خرید انواع مختلف پراب التراسونیک، درخواست خود را به ایمیل info@pejvakrayan.com ارسال بفرمایید و یا با شماره های ۴۴۰۵۸۳۵۳-۰۲۱ و ۴۴۰۵۷۶۴۶-۰۲۱و ۸۸۶۸۰۰۸۳- ۰۲۱ تماس حاصل نمایید.کارشناسان ما در اسرع وقت پاسخگوی شما هستند.
