دستگاه ضخامت سنج التراسونیک فلزات پژواک رایان مدل TGP111، از ابزارهای کاربردی حیطه بازرسی جوش تست غیر مخرب می باشد. از مشخصات دستگاه ضخامت سنج فلز پژواک رایان می توان به عدم ایجاد اسیب در قطعه مورد تست در زمان اندازه گیری ضخامت اشاره کرد. این دستگاه، ضخامت قطعه را سنجش و عدد حاصل را با قابلیت تفکیک پذیری تا سه رقم اعشار ذخیره می کند. قیمت و خرید ضخامت سنج فلز مدل TGP111 پژواک رایان، از نظر اینکه دارای گارانتی و خدمات پس از فروش در داخل ایران است از نظر خرید نسبت به نمونه های خارجی به صرفه تر می باشد. چون نمونه های خارجی در زمان نیازمند تعمیر، به علت عدم وجود خدمات پس از فروش در داخل ایران عملا بلااستفاده می شوند.
دستگاه ضخامت سنج التراسونیک فلزات مدل TGP111، قادر به سنجش ضخامت دیواره طیف وسیعی از قطعات صنعتی از جمله انواع فلزات، پلاستیک، سرامیک و شیشه با استفاده از فناوری آلتراسونیک و بر پایه ارسال و دریافت امواج فراصوت می باشد. این دستگاه ضخامت سنج از جمله تجهیزات پایش خوردگی مخازن تحت فشار است و برای مانیتورینگ خوردگی و اندازه گیری ضخامت انواع فلزات و دیواره انواع مخازن تحت فشار پالایشگاهی، پتروشیمی، نیروگاهی و مخازن نگهدارنده مواد خورنده نظیر مخازن اسید کاربرد دارد.
دستگاه ضخامت سنج التراسونیک، با دسترسی به یک سطح قطعه می تواند ضخامت دیواره را اندازه گیری کند. همچنین با داشتن قابلیت نمایش B-SCAN که بیانگر نمایی از سطح مقطع قطعات می‌باشد، ابزار بسیار مناسبی جهت مانیتورینگ و پایش خوردگی مخازن تحت فشار، تانک‌ها و لوله‌هایی است که امکان دسترسی به سطح داخلی آن‌ها وجود ندارد.
در این ضخامت سنج از پراب‌های دوکریستاله آلتراسونیک با فرکانس ۷-۲ مگاهرتز جهت ضخامت سنجی استفاده شده است و در نتیجه قادر به اندازه گیری ضخامت قطعات با رنج ضخامت 300-2 میلیمتر با دقت میلیمتر 03/0 ± است.
استفاده اسان، اندازه مناسب، امکان حمل راحت، قابلیت استنادپذیری و اطمینان بالا نتایج در کنار قیمت مقرون به صرفه، فاکتورهایی هستند که این دستگاه را گزینه مناسبی جهت استفاده اپراتورهای فعال در حیطه پایش خوردگی انواع مخازن تحت فشار، لوله و … نموده است. برای اطلاع از قیمت و خرید ضخامت سنج فلز التراسونیک پژواک رایان با ما در تماس باشید. از جمله تفاوت های این دستگاه با دستگاه عیب یاب التراسونیک این است که دستگاه عیب یاب علاوه بر اندازه گیری ضخامت، دارای قدرت عیب یابی و تعیین نوع جنس مواد مورد تست نیز می باشد. شایان ذکر است که سیستم پایش خوردگی انلاین پژواک رایان به صورت مستمر و بدن دخالت کاربر و از راه دور، ضخامت سنجی در تجهیزات صنایع نفت، گاز و پتروشیمی را انجام می دهد.
– صفحه نمایش 2/4 اینچ رنگی با رزولوشن بالا که امکان دید بهتری را به کاربر می دهد.
– قابلیت اتصال و انتقال اطلاعات به کامپیوتر از طریق درگاه USB با نرم افزار گزارش گیری
– اندازه گیری ضخامت و ثبت حداقل و حداکثر ضخامت در حالت اسکن
– ذخیره سازی عدد ضخامت نقاط اندازه‌گیری شده تا 84 نقطه در هر sheet

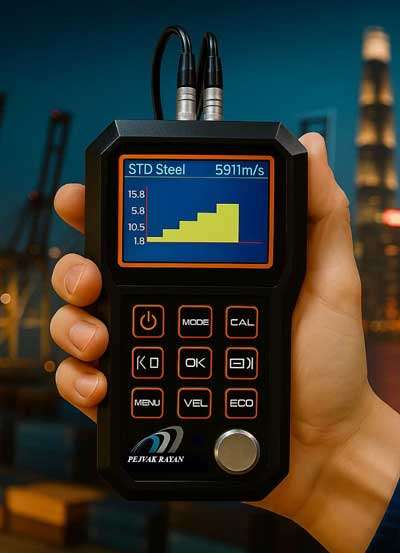

– نمایش پروفایل سطح مقطع ماده مورد تست در نمودار B-Scan و ذخیره و بازخوانی 20 نمودار
– کالیبراسیون اتوماتیک تک نقطه و دو نقطه با امکان تصحیح خطاهای اندازه‌گیری و نمایش ضخامت با دقت بالاتر
– دارای قابلیت تنظیم روشنایی صفحه نمایش
– خاموشی اتومات جهت افزایش عمر باتری Auto off
– اندازه گیری ضخامت از روی رنگ بدون نیاز به جدا کردن رنگ
– تفکیک پذیری سه رقم اعشاری 0.001 میلیمتر و تکرار پذیری 0.01 ± میلیمتر
– حافظه جانبی 8 گیگا بایت و حافظه داخلی بیش از 500 ضخامت و بیش از 100،000 در حافظه جانبی
– دارای مد تنظیم هشدار ماکزیمم و مینیمم سنجس ضخامت با آلارم صوتی
– قابلیت محاسبه سرعت صوت مطابق با ضخامت
– دارای جدول پیش فرض و قابل تنظیم و اصلاح سرعت صوت متریال های مختلف
– امکان تنظیم و ذخیره کالیبراسیون جهت ضخامت سنجی با 4 پراب متفاوت
– خرید ضخامت سنج فلز پژواک رایان از نظر قیمت و شرایط خدمات پس از فروش در داخل ایران مقرون به صرفه است.
مشخصات فنی دستگاه ضخامت سنج التراسونیک فلزات مدل TGP111 پژواک رایان | ||
ردیف | نام مشخصه | مقادیر |
۱ | صفحه نمایش | صفحه LCD دیجیتال 4/2 اینچ با قابلیت کنترل روشنایی |
۲ | رنج ضخامت سنجی | ۳۰۰ – 2 mm (در فولاد) |
۳ | واحد اندازه گیری | متریک و اینچ |
۴ | رنج سرعت صوت | 1000-9999 m/s |
۵ | دقت اندازه گیری | 03/±0 mm وابسته به متریال و شرایط تست |
۶ | باند فرکانسی | MHz ۲-۷ |
۷ | روش‌های اندازه گیری ضخامت | اندازه گیری نقطه ای و B-Scan |
۸ | نوع پراب | پراب دو کریستاله T/R |
۹ | منبع تغذیه | دو عدد باطری 1.5 ولت سایز AA |
۱۰ | زمان کارکرد باطری | 16 ساعت |
۱۱ | ابعاد و وزن بدنه | Dim: 150mm × 74mm × 33mm—–Weight :260gr |
۱۲ | محدوده دمای کاری | 60 – 0 درجه سانتیگراد |
۱۳ | متعلقات دستگاه | کیف دستی، پراب 5MHz و کابل پراب، کابل USB، ژل کوپلنت، باتری یدک، دسته نگهدارنده، حافظه SD card(8GB) همراه با Test Certificate |
۱۴ | ضمانت | یک سال گارانتی و 12 سال خدمات پس از فروش |
ضخامت‌سنج دستگاهی است که برای اندازه‌گیری ضخامت مواد مختلف بکار می رود. انواع مختلفی از این دستگاه با کارایی های مختلف وجود دارد.
دستگاه های ضخامت‌سنج از نظر نوع کاربرد در صنایع مختلف و از نظر نوع تکنولوژی که در ساخت هرکدام بکار رفته است، به انواع مختلف زیر تقسیم می شود:
دستگاه ضخامت سنج التراسونیک بر پایه فناوری التراسونیک و دریافت و ارسال امواج فراصوت ساخته شده است. از فناوری التراسونیک به منظور اندازه‌گیری بدون تخریب ضخامت دیواره داخلی انواع فلزات، پلاستیک، شیشه، سرامیک و سایر مواد جامد استفاده می شود. این دستگاه به ضخامت سنج فلز و لوله نیز معروف است. در صنایع مادر نظیر صنایع نفت، گاز و پتروشیمی، کشتی‌سازی، صنایع هوافضا، خودروسازی، ریل و… مورد استفاده قرار می گیرد. از خصوصیات بارز ضخامت سنج فلز التراسونیک می توان به دقت بالا، غیرمخرب بودن و قابلیت استفاده بودن در شرایط صنعتی سخت اشاره کرد.
در ساخت دستگاه ضخامت سنج مغناطیسی که تحت نام ضخامت سنج رنگ هم شناخته می شود، از تکنولوژی ایجاد میدان مغناطیسی برای مواد غیرمغناطیسی پوشاننده فلزات استفاده می کند. از این تکنولوژی در اندازه‌گیری ضخامت لایه‌های رنگ، پوشش‌های پلاستیکی و گالوانیزه و در صنایعخودروسازی و پوشش‌دهی فلزات استفاده می شود. از ویژگی این دستگاه قابلیت اندازه‌گیری تا اندازه میکرون است.
این دستگاه از طریق تماس مستقیم با سطح مورد نظر، ضخامت را اندازه گیری می کند. برای اندازه گیری ضخامت مواد نرم نظیر پلاستیک، کاغذ و لاستیک مورد استفاده قرار می گیرد و کاربری راحتی در زمان استفاده دارد ولی نسبت به دو نوع قبلی دقت پایین تری دارد.
عملکرد این دستگاه بر پایه استفاده از نور و تکنیک‌های نوری (مانند تداخل‌سنجی) صورت می گیرد. در صنایع پیشرفته ایی مانند تولید قطعات نیمه‌رسانا و فیلم‌های نازک بکار می رود. دقت بسیار بالایی دارد و برای اندازه گیری ضخامت لایه های بسیار نازک مناسب است.
از تکنولوژی عبور اشعه ایکس از مواد، در ساخت این دستگاه استفاده شده است و برای ارزیابی ضخامت بعضی مواد در صنایع فلزی و پیشرفته که امکان اندازه گیری ضخامت با سایر روش ها را ندارند، استفاده می شود.
در این مدل از لیزر برای محاسبه ضخامت با سرعت و دقت بالا استفاده شده است. در خطوط تولید و بازرسی سریع و برای اندازه گیری ضخامت مواد یکنواخت بکار می رود.
از نظر نوع ماده نظیر فلزات، پلاستیک، شیشه یا پوشش‌های خاص و با توجه به کاربرد صنعتی یا آزمایشگاهی نوع دستگاه باید انتخاب شود؛ برای مثال دستگاه های ضخامت سنج التراسونیک فلز از انجاییکه مقاوم‌تر هستند، برای استفاده در محیط‌های صنعتی کارایی دارند. از بین انواع مختلف، دستگاه‌های ضخامت‌سنج نوری و ضخامت سنج التراسونیک دقت بیشتری دارند و از نظر قیمت و شرایط خرید هم انواع مکانیکی و مغناطیسی اقتصادی‌تر هستند.
دستگاه‌های ضخامت‌سنج التراسونیک فلزات و ضخامت‌سنج رنگ خودرو دارای تفاوت‌های اساسی هستند.
دستگاه ضخامت‌سنج التراسونیک فلزات برای اندازه‌گیری ضخامت فلزات و مواد جامد استفاده می‌شود. این دستگاه در صنایع مادر نظیر صنایع نفت،گاز و پتروشیمی و کشتی‌سازی برای کنترل خوردگی و کنترل کیفیت قطعات فلزی بکار می رود.
دستگاه ضخامت‌سنج رنگ خودرو برای اندازه‌گیری ضخامت لایه رنگ یا پوشش روی بدنه خودرو طراحی شده است. این دستگاه در خرید و فروش خودرو و اطمینان از عدم وجود آسیب یا تعویض قطعات استفاده می‌شود.
جدای از تفاوت در تکنولوژی به کار رفته در این دستگاه ها، که در قسمت بالا توضیح دادیم، می توانیم به موارد اختلاف زیر اشاره کنیم:
دستگاه ضخامت سنج التراسونیک فلزات معمولاً محدوده وسیع‌تری از ضخامت‌ها (چند میلیمتر تا چند سانتی‌متر) را پوشش می‌دهد و برای کار با مواد ضخیم طراحی شده است. در حالیکه ضخامت‌سنج رنگ خودرو محدوده اندازه‌گیری آن در حد میکرون است و برای ضخامت‌های نازک (مانند لایه‌های رنگ و پوشش) مناسب است.
دستگاه التراسونیک به دلیل فناوری پیچیده‌تر و کاربردهای صنعتی، معمولاً گران‌تر از ضخامت‌سنج رنگ خودرو هستند.
دستگاه ضخامت‌سنج فلزات اغلب دستگاه‌هایی صنعتی، سنگین‌تر و مقاوم‌تر هستند و برای محیط‌های سخت و کار صنعتی طراحی شده‌اند. اما ضخامت‌سنج رنگ خودرو دستگاه‌های کوچک و قابل‌حمل هستند که معمولاً برای استفاده آسان طراحی شده‌اند.
برای اطلاع از قیمت و خرید دستگاه ضخامت سنج التراسونیک فلز پژواک رایان، درخواست خود را به ایمیل info@pejvakrayan.com ارسال بفرمایید و یا با شماره های ۴۴۰۵۸۳۵۳-۰۲۱ و ۴۴۰۵۷۶۴۶-۰۲۱و ۸۸۶۸۰۰۸۳- ۰۲۱ تماس حاصل نمایید.کارشناسان ما در اسرع وقت پاسخگوی شما هستند.
با سلام لطفا بفرمایید صحت و درستی نتایج اندازه گیری بر مبنای چه شماره استانداردی می باشد ؟
سلام دوست عزیز
استانداردهای بین‌المللی تست هیدروستاتیک:
ISO 11439
Gas cylinders — High-pressure cylinders for the on-board storage of natural gas as a fuel for automotive vehicles
این استاندارد اصلی‌ترین مرجع بین‌المللی برای تست‌های ساخت و بازرسی مخازن CNG خودرو است. تست هیدرواستاتیک به‌صورت دقیق در آن تعریف شده و نحوه‌ی انجام، فشار تست، معیار پذیرش و تکرار آزمون‌ها مشخص شده‌اند.
ISO 9809-1 / ISO 9809-2 / ISO 9809-3
مربوط به مخازن فولادی بدون درز تحت فشار بالا. در این استانداردها، روش‌های تست هیدرواستاتیک برای تایید استحکام و یکپارچگی مخزن آورده شده است.
ISO 11623
Periodic inspection and testing of composite gas cylinders
اگر مخازن از نوع کامپوزیتی باشند، این استاندارد برای بازرسی‌های ادواری و تست‌های هیدرواستاتیک معتبر است.
ASME Section VIII, Division 1 & Section V
برای مخازنی که تحت طراحی ASME ساخته شده‌اند، این استانداردها چارچوب تست فشار و تفسیر نتایج را تعیین می‌کنند.
استاندارد ملی ایران:
استاندارد ملی ایران شماره 7598
مخازن ذخیره گاز طبیعی فشرده برای خودروها – الزامات طراحی، ساخت و آزمون‌ها
در این استاندارد، الزامات تست هیدرواستاتیک مطابق با استانداردهای بین‌المللی و شرایط بهره‌برداری داخل کشور ارائه شده است.
استاندارد ملی ایران 17025
برای تأیید صلاحیت فنی آزمایشگاه‌ها و صحت نتایج آزمون، اگر تست توسط آزمایشگاهی انجام شود که دارای گواهینامه ISO/IEC 17025 باشد، نتایج آن معتبر است.
استانداردهای بین‌المللی مرتبط با UT مخازن CNG:
ISO 9809-1 / ISO 9809-2 / ISO 9809-3
استاندارد بین‌المللی برای سیلندرهای فشار بالا فلزی از جمله CNG — در این اسناد، آزمون‌های غیرمخرب از جمله UT مورد توجه قرار گرفته‌اند.
ISO 11439
High-pressure cylinders for the on-board storage of natural gas as a fuel for automotive vehicles
در این استاندارد به تست‌های غیرمخرب (از جمله UT) برای مخازن CNG خودروها اشاره شده است.
EN 15848 / EN ISO 11623
استانداردهای اروپایی مرتبط با بازرسی‌های ادواری و آزمون‌های غیرمخرب مخازن گاز تحت فشار.
ASME Section V
برای روش‌های تست غیرمخرب (NDT) از جمله روش UT. اگر مخزن تحت طراحی ASME باشد، این مرجع الزامی است.
ASTM E213 / ASTM E2375 / ASTM E587
این استانداردها به روش‌ها و الزامات دقیق انجام تست آلتراسونیک بر روی فلزات و سیلندرها می‌پردازند.
استاندارد ملی ایران:
استاندارد ملی ایران به شماره 7598
سیلندرهای گاز طبیعی فشرده برای استفاده در خودروها — الزامات طراحی، ساخت و آزمون‌ها
در این استاندارد نیز الزامات تست‌های غیرمخرب از جمله آلتراسونیک بررسی شده است.
استاندارد ملی ایران 17025 (برای صحت نتایج آزمایشگاه‌ها)
اگر آزمایشگاه مجری تست دارای گواهینامه ایزو 17025 باشد، نتایج آن معتبر خواهد بود.
لطفاً قیمت ارسال بفرمایید
سلام. 28 میلیون تومان
ببخشید سوال بعدیم اینه که اگر این دستگاه رو بخریم و اگر نیاز به تعمیر داشت، شما امکان تعمیرش رو دارین؟
سلام. محصولات ما دارای گارانتی هستند و خدمات پس از فروش در داخل ایران دارن
سلام
من یه دستگاه ضخامت سنج چینی دارم. خراب شده، شما امکان تعمیرش رو دارین؟
سلام
خیر.
سلام. کابل و پراب یدکی دستگاه موجود هست؟
سلام. بله . پراب و کابل این دستگاه توسط پژواک رایان ساخته میشه
سلام . کی موجود میشه؟
سلام
احتمالا از اواخر اذرماه
با سلام – این دستگاه کامل ساخت ایران است؟
با عرض سلام
بله دوست عزیز
دستگاه ضخامت سنج التراسونیک پژواک رایان به همراه تمامی وسایل جانبی نظیر پراب و کابل تماما در داخل ایران تولید میشه. کیفیت این محصول بسیار بالا و با دقت فوق العاده عالی هست.
